Opis
Przeznaczenie i zastosowanie

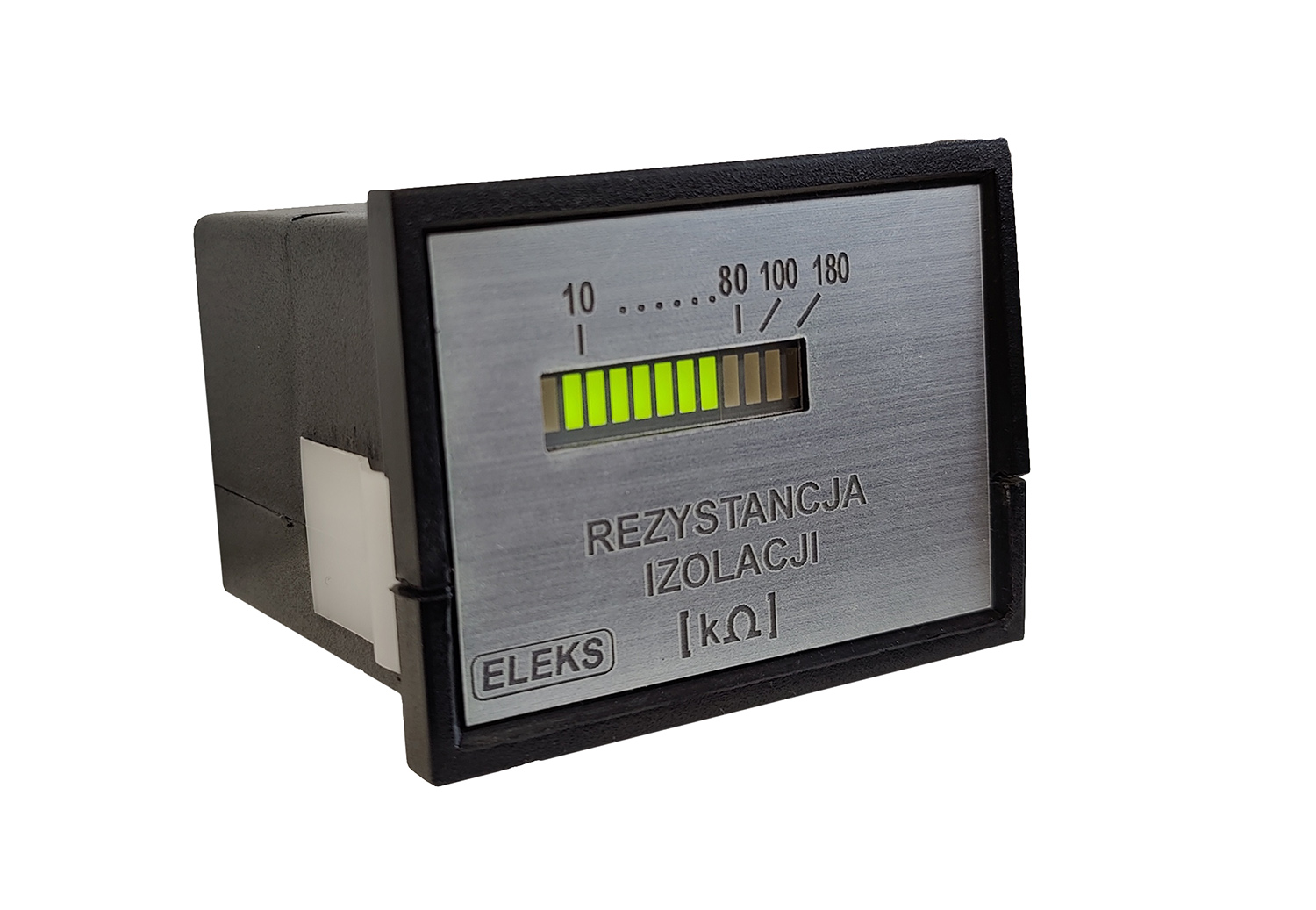

Diodowy Wskaźnik Rezystancji typu DWR-1 jest przeznaczony do wyświetlania rezystancji izolacji sieci pod napięciem i jest przystosowany do współpracy z centralnym zabezpieczeniem upływowym typu UCB lub UCB-1kV (prod. ELEKS). Wskazuje wartość doziemnej rezystancji izolacji na podstawie sygnału sterującego z zabezpieczenia typu UCB lub UCB-1kV.
Instalacja i obsługa
Przewody należy podłączyć do listwy zaciskowej zabudowanej na tylnej ściance wskaźnika zgodnie z ich opisem (1, 2, 4, 5)
Legenda:
- Zacisk 1 – zasilanie 24V AC(~) / DC(+),
- Zacisk 2 – zasilanie 24V AC(~) / DC(-),
- Zacisk 4 – obwód pomiarowy (zacisk 7 w UCB/UCB-1kV),
- Zacisk 5 – obwód pomiarowy (zacisk 8 w UCB/UCB-1kV).
Dane znamionowe
| Napięcie zasilania | 24 V AC/DC |
| Częstotliwość pracy | 50 Hz / 60 Hz |
| Ilość diod LED wskaźnika | 11 szt. |
| Rodzaj pracy | ciągła |
| Stopień ochrony | IP20 |
| Waga urządzenia | 0,15 kg |
