Opis
Przeznaczenie i zastosowanie

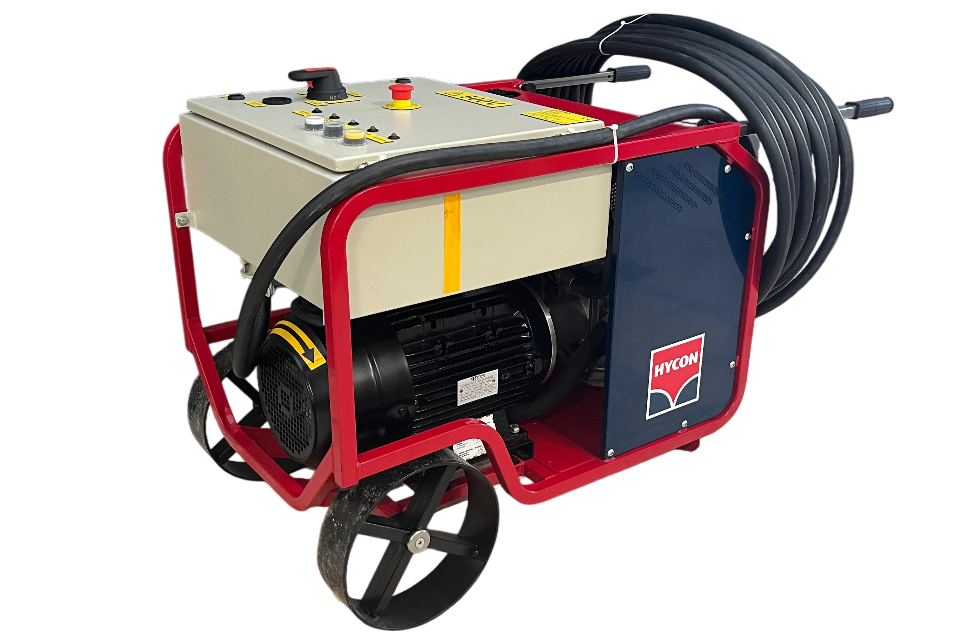

Górniczy zestaw agregatu hydraulicznego jest to zespół urządzeń przeznaczony do zasilania narzędzi hydraulicznych.
Górniczy zestaw agregatu hydraulicznego jest przystosowany do pracy w wyrobiskach podziemnych zakładów górniczych, kopalnianej sieci 500 V z izolowanym punktem neutralnym transformatora (układ sieci IT), w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego. Górniczy zestaw agregatu hydraulicznego powinien być używany zgodnie z jego przeznaczeniem.
Dane znamionowe
| Napięcie zasilania Un | 3x500 V |
| Napięcie obwodów sterowniczych zestawu zasilającego | 24 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Prąd znamionowy górniczego zestawu agregatu hydraulicznego | 16 A |
| Prąd znamionowy silnika elektrycznego | 15,7 A |
| Współczynnik mocy silnika cos𝜑 | 0,89 |
| Moc silnika | 11 kW |
| Prędkość obrotowa | 2945 obr/min |
| Kierunek obrotów silnika | Zgodnie z wskazówkami zegara |
| Rodzaj pracy silnika | S4-S6 |
| Klasa izolacji | F |
| Ciśnienie robocze nominalne | 120 bar |
| Zawór bezpieczeństwa | 160 bar |
| Pojemność zbiornika oleju hydraulicznego | 8 l min. / 11 l max. |
| Maksymalna temperatura oleju | 70 °C |
| Wymiary zestawu agregatu hydraulicznego (DxSzxW) | 860x595x725 mm |
| Maksymalny przepływ oleju | 40 l/min |
| Liczba osób obsługi | 1 |
| Gwarantowany poziom mocy akustycznej LWA | 100 dB |
| Poziom ciśnienia akustycznego 1 m LPA | 86 dB |
| Stopień ochrony obudowy zestawu zasilającego | IP54 |
| Stopień ochrony silnika elektrycznego | IP55 |
| Rezystancja zadziałania upływowego zabezpieczenia blokującego | 25 kΩ±20% |
| Prąd nastawczy zabezpieczenia silnikowego | 16-24 A |
| Waga zestawu | 170 kg |
