Opis
Przeznaczenie i zastosowanie

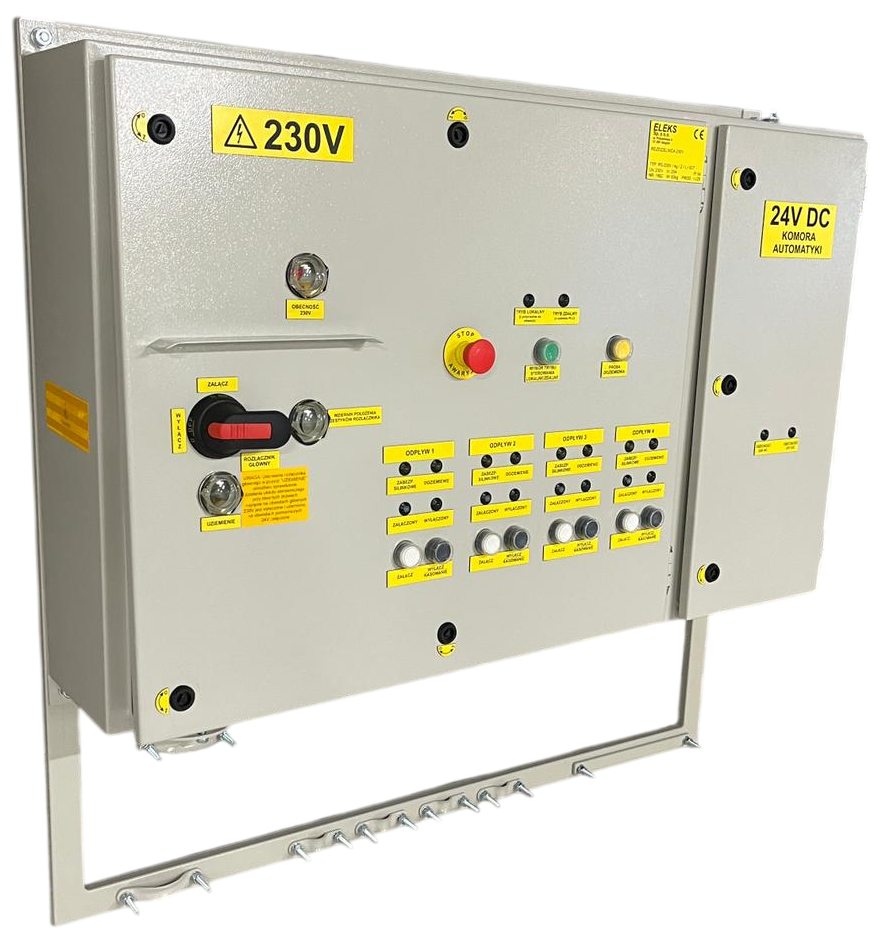

Rozdzielnica typu RS-230V/4g/Z/L/IOT przeznaczona jest do zasilania i sterowania (zdalnie lub lokalnie) czterech osobnych napędów elektrycznych ustawczych obrotowych typu AUMA lub innych odbiorników o jednostkowej mocy do 2kW pracujących w podziemnych wyrobiskach zakładów górniczych. Rozdzielnica jest przystosowana do pracy na napięcie znamionowe 230 V w sieciach prądu przemiennego, trójfazowego o częstotliwości 50 Hz w podziemnych wyrobiskach górniczych, w pomieszczeniach niezagrożonych wybuchem albo niezagrożonych wybuchem metanu i zaliczonych do klasy „A” zagrożenia wybuchem pyłu węglowego, z izolowanym punktem neutralnym transformatora po stronie niskiego napięcia, z systemem uziemiających przewodów ochronnych „SUPO” oraz kontrolą rezystancji izolacji. W rozdzielnicy zastosowano zabezpieczenia, które chronią zasilane odbiorniki przed skutkami:
- zwarć i przeciążeń,
- asymetrią prądów fazowych,
- załączenia przy zbyt niskiej rezystancji doziemnej izolacji,
- pracy przy obniżonym napięciu zasilającym i braku fazy.
Dane znamionowe
| Napięcie zasilające | 3x500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów sterowniczych | 24 VAC |
| Prąd zasilający rozdzielnicę | 25 A |
| Znamionowy prąd odpływu | 6,3 A |
| Maksymalna ilość odpływów | 4 |
| Rezystancja zadziałania centralnego zabezpieczenia upływowego | 25 kΩ ± 20% |
| Czas zadziałania centralnego zabezpieczenia upływowego | max. 0,1 s |
| Stopień ochrony | IP54 |
| Waga | 84 kg |
