Opis
Przeznaczenie i zastosowanie

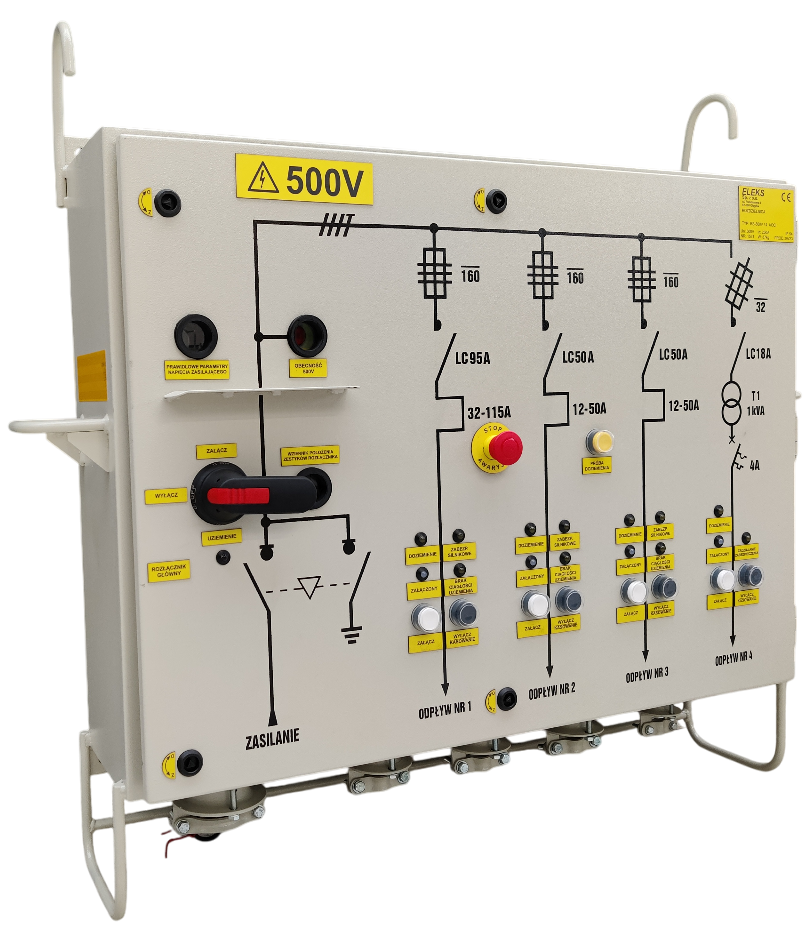

Rozdzielnica typu RS-500V przeznaczona jest do zasilania i sterowania (lokalnie lub zdalnie) napędów elektrycznych lub innych odbiorników o jednostkowej mocy do 55 kW (odpływy 500 V) oraz obwodów oświetleniowych (odpływ 230 V) pracujących w podziemnych wyrobiskach zakładów górniczych.
Rozdzielnica jest przystosowana do pracy na napięcie znamionowe 500 V w sieciach prądu przemiennego, trójfazowego o częstotliwości 50 Hz w podziemnych wyrobiskach zakładów górniczych metanowych i niemetanowych o stopniu „a” niebezpieczeństwa wybuchu metanu i zaliczonych do klasy „A” zagrożenia wybuchem pyłu węglowego, z izolowanym punktem neutralnym transformatora po stronie niskiego napięcia, z systemem uziemiających przewodów ochronnych „SUPO” oraz kontrolą rezystancji izolacji. W rozdzielnicy zastosowano zabezpieczenia, które chronią zasilane odbiorniki przed skutkami:
- zwarć i przeciążeń,
- asymetrią prądów fazowych,
- załączenia przy braku ciągłości obwodu ochronnego,
- załączenia przy zbyt niskiej rezystancji doziemnej izolacji,
- pracy przy obniżonym napięciu zasilającym i braku fazy.
Dane znamionowe
| Znamionowe napięcie zasilające | 3x500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów sterowniczych | 24 VAC |
| Znamionowy prąd zasilający | 250 A |
| Ilość odpływów | 4 |
| Rezystancja zadziałania upływowego zabezpieczenia blokującego 500 V | 25 kΩ±20% |
| Rezystancja zadziałania centralnego zabezpieczenia upływowego 230 V | 15 kΩ±20% |
| Czas zadziałania centralnego zabezpieczenia upływowego 230 V | max. 0,1 s |
| Stopień ochrony obudowy | IP54 |
| Waga | 87 kg |
