Opis
Przeznaczenie i zastosowanie

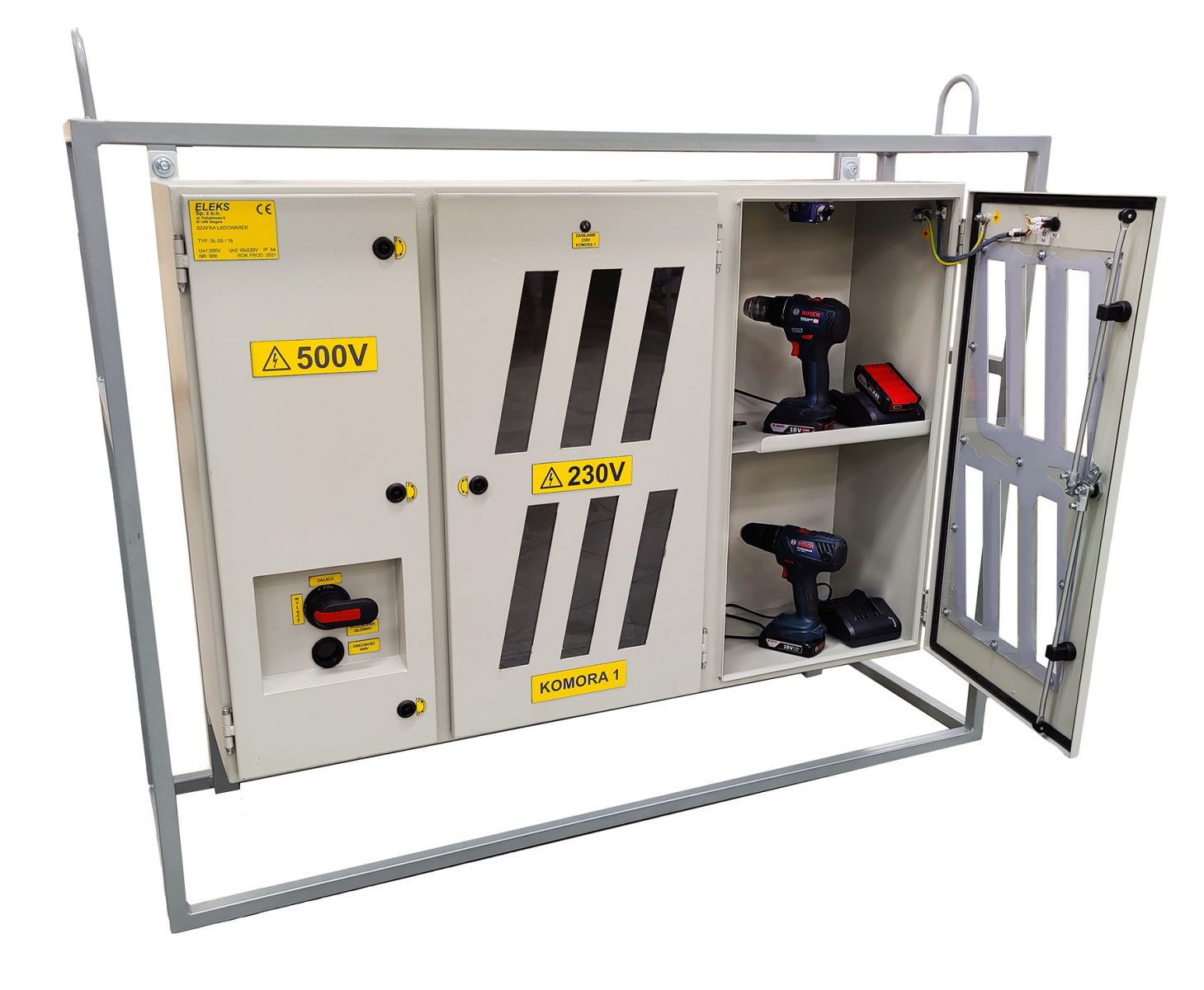

Szafka ładowarek typu SŁ-05/16 jest przeznaczona do zasilania 16 ładowarek akumulatorów do elektronarzędzi.
Szafka jest przystosowana do pracy w kopalnianej sieci 500V z izolowanym punktem neutralnym transformatora (układ sieci IT).
Obudowa skrzynkowa o stopniu ochrony IP54 wykonana jest z blachy stalowej i zaopatrzona w drzwi. Do wprowadzenia przewodu zasilającego do szafki służy wpust kablowo-przewodowy wykonany z trudnopalnego tworzywa sztucznego przykręcony do dolnej ścianki obudowy. Drzwi obudowy wyposażone są w zamki otwierane specjalnym kluczem.
Szafka ładowarek wyposażona jest w dwa wyłączniki krańcowe zabudowane w komorach ładowarek. W momencie otwarcia drzwi komory 1 wyłącznik krańcowy powoduje wyłącznie napięcia na gniazdach odpływowych (1X1÷4X1). Analogicznie w momencie otwarcia drzwi komory 2 wyłącznik krańcowy powoduje wyłącznie napięcia na gniazdach odpływowych (5X1÷8X1).
Dane znamionowe
| Napięcie zasilające | 500 V |
| Napięcie odpływów | 230 V |
| Ilość odpływów | 16 |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Prąd znamionowy zasilający odpływy | 6 A |
| Stopień ochrony | IP54 |
| Masa zestawu | 40 kg |
