Opis
Przeznaczenie i zastosowanie

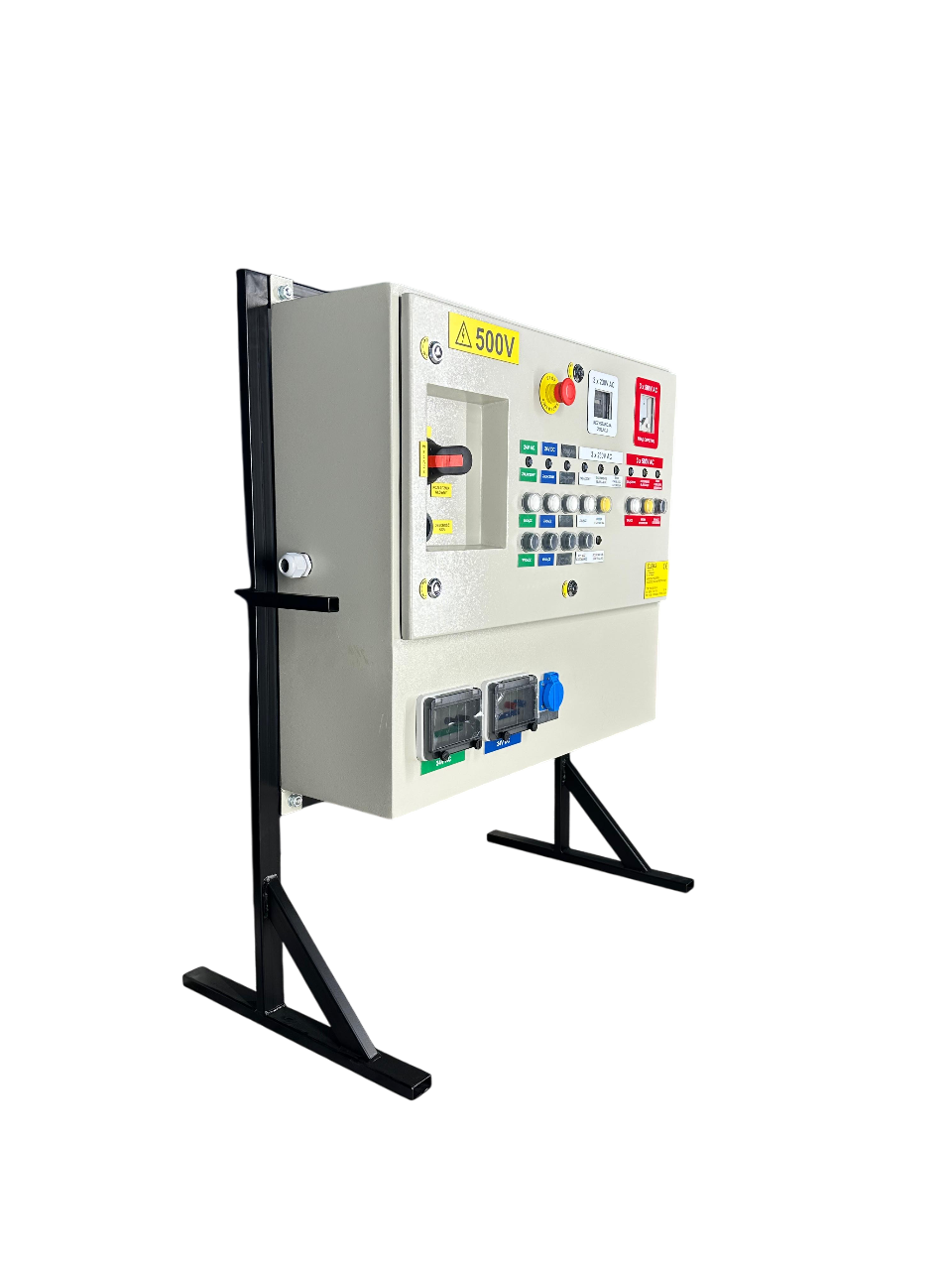

Niskonapięciowa rozdzielnica warsztatowa typu TW-05/5/A przystosowana jest do pracy w wyrobiskach podziemnych zakładów górniczych w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego. Zestaw przystosowany jest do pracy w sieci trójfazowej IT o napięciu 500 V. Zestaw przeznaczony jest do zasilania odbiorników napięciem elektrycznym o wartościach:
- 24 V AC/2 A,
- 24 V DC/2 A,
- 230 V AC/6 A,
- 3×230 V/6 A,
- 3×500 V/10 A.
Do zabudowy w wyrobiskach podziemnych zakładów górniczych w pomieszczeniach niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego. Zestaw jest przystosowany do pracy w kopalnianej sieci 500 V z izolowanym punktem neutralnym transformatora ( układ sieci IT ).
W rozdzielnicy zastosowano zabezpieczenia, które chronią podłączone odbiorniki przed skutkami:
- zwarć,
- przeciążeń,
- pracy przy zbyt niskiej rezystancji doziemnej izolacji (odpływy nr 4 oraz 5),
- zabezpieczenie przed pracą przy braku ciągłości uziemiających obwodów ochronnych (odpływy nr 4, 5).
Dane znamionowe
| Znamionowe napięcie zasilające | 500 V |
| Częstotliwość znamionowa | 50 Hz |
| Napięcie obwodów pomocniczych (sterowniczych i sygnalizacyjnych) | 24 V AC |
| Prąd pobierany z sieci 500 V | 17 A |
| Znamionowe prądy odpływów | 2 A/6 A/10 A |
| Ilość odpływów gniazdowych | 3 |
| Ilość odpływów listwowych | 2 |
| Stopień ochrony | IP54 |
| Waga | 130 kg |
