Opis
Przeznaczenie i zastosowanie

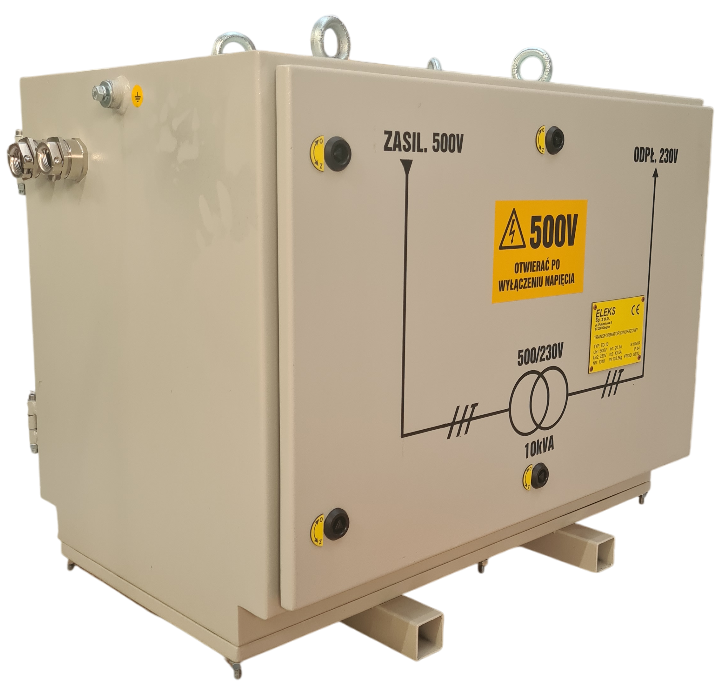

Transformator dwufazowy separacyjny typu TD-10 przeznaczony jest do zasilania napięciem wtórnym obwodów 230 V w wyrobiskach podziemnych zakładów górniczych w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego. Zestaw przystosowany jest do pracy w kopalnianej sieci dwufazowej 500 V z izolowanym neutralnym punktem transformatora (układ sieci typu IT).
Dane znamionowe
| Znamionowe napięcie pierwotne | 500 V |
| Znamionowe napięcie wtórne | 230 V |
| Częstotliwość znamionowa | 50 Hz |
| Rodzaj sieci | IT |
| Znamionowy prąd pierwotny | 20,1 A |
| Znamionowy prąd wtórny | 43,5 A |
| Moc transformatora | 10 kVA |
| Straty jałowe | 68,8 W |
| Straty zwarcia | 324 W |
| Napięcie zwarcia | 3,68 % |
| Stopień ochrony obudowy | IP54 |
| Waga | 103,5 kg |
