Opis
Przeznaczenie i zastosowanie

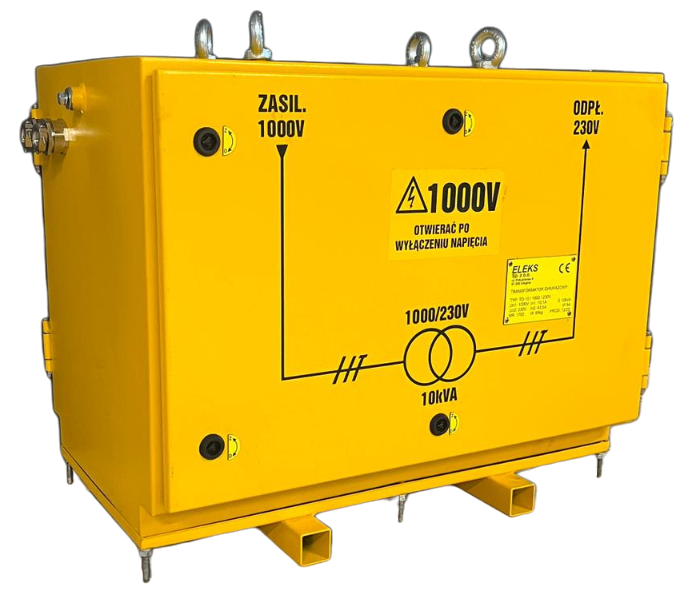

Transformator dwufazowy separacyjny typu TD-10/1000/230V przeznaczony jest do zasilania napięciem dwufazowym wtórnym obwodów 230 V w wyrobiskach podziemnych zakładów górniczych w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego. Zestaw przystosowany jest do pracy w kopalnianej sieci dwufazowej 1000 V z izolowanym neutralnym punktem transformatora (układ sieci typu IT).
Dane znamionowe
| Znamionowe napięcie pierwotne | 1000 V |
| Znamionowe napięcie wtórne | 230 V |
| Częstotliwość znamionowa | 50 Hz |
| Rodzaj sieci | IT |
| Znamionowy prąd pierwotny | 10,1 A |
| Znamionowy prąd wtórny | 43,5 A |
| Moc transformatora | 10 kVA |
| Straty jałowe | 45,5 W |
| Straty zwarcia | 261 W |
| Napięcie zwarcia | 3,07% |
| Stopień ochrony obudowy | IP54 |
| Waga | 99 kg |
