Opis
Przeznaczenie i zastosowanie

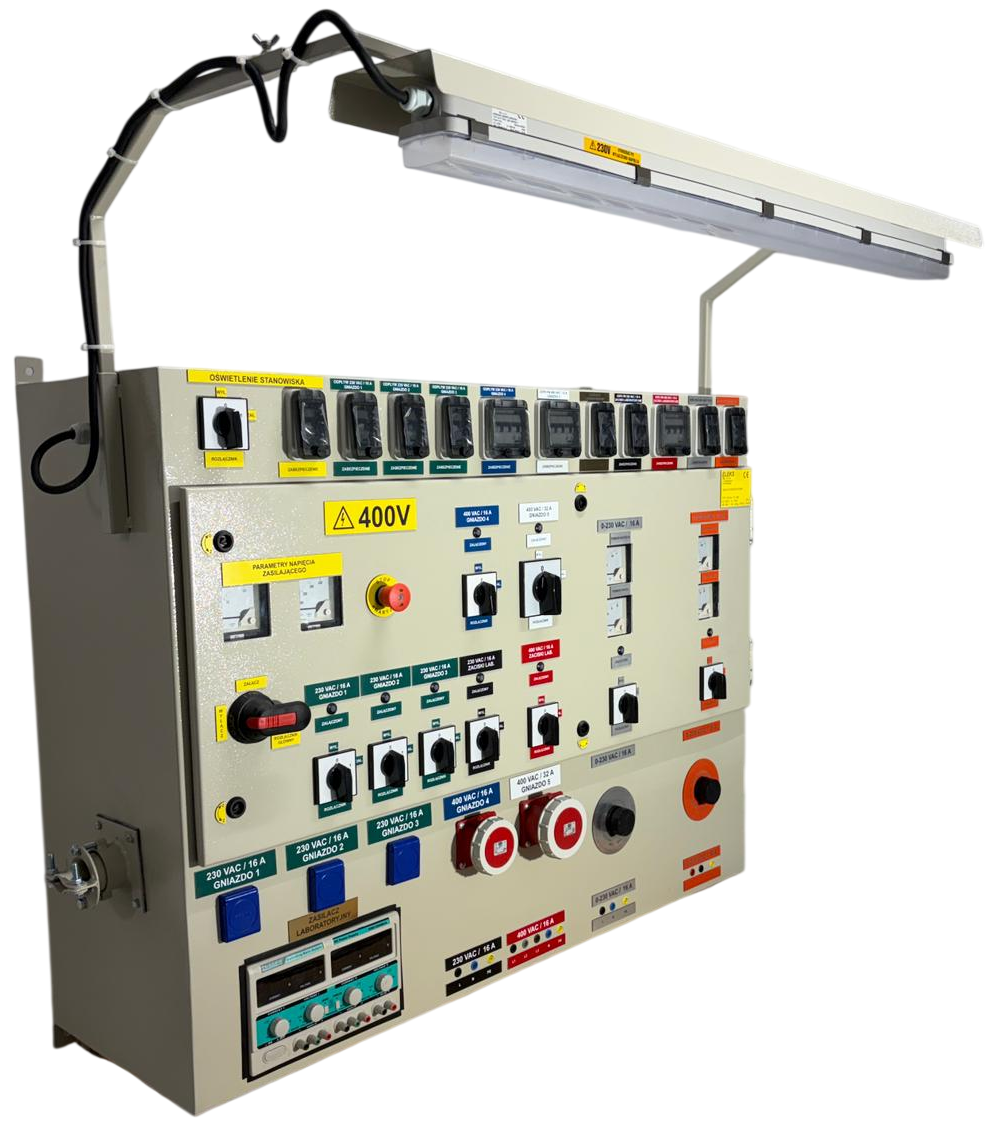

Niskonapięciowa rozdzielnica warsztatowa typu TW-04/10/SM jest przystosowana do zasilania z sieci trójfazowej typu TN-S o napięciu 400 V i częstotliwości 50 Hz. Rozdzielnica przeznaczona jest do zasilania odbiorników elektrycznych napięciem: 230 VAC, 0-230 VAC, 3×400 VAC, 0-120 VDC oraz 5 VDC w warsztatach oraz komorach powierzchniowych kopalnianych, pomieszczeniach niezagrożonych wybuchem albo niezagrożonych wybuchem metanu i zaliczonych do klasy „A” zagrożenia wybuchem pyłu węglowego.
W rozdzielnicy zastosowano zabezpieczenia, które chronią podłączone odbiorniki przed skutkami:
- zwarć,
- przeciążeń,
- prądami upływowymi.
Dane znamionowe
| Znamionowe napięcie zasilające | 400 V |
| Częstotliwość znamionowa | 50 Hz |
| Napięcie obwodów pomocniczych (sterowniczych i sygnalizacyjnych) | 24 VAC |
| Prąd pobierany z sieci 500 V | 100 A |
| Znamionowy prąd odpływu nr 1, 2, 3, 4, 7, 8, 9, 10 | 16 A |
| Znamionowy prąd odpływu nr 5 | 32 A |
| Znamionowy prąd odpływu nr 6 | 3/6 A |
| Ilość odpływów gniazdowych | 5 |
| Ilość odpływów z zaciskami laboratoryjnymi | 5 |
| Stopień ochrony | IP54 |
| Waga zestawu | 141 kg |
