Opis
Przeznaczenie i zastosowanie

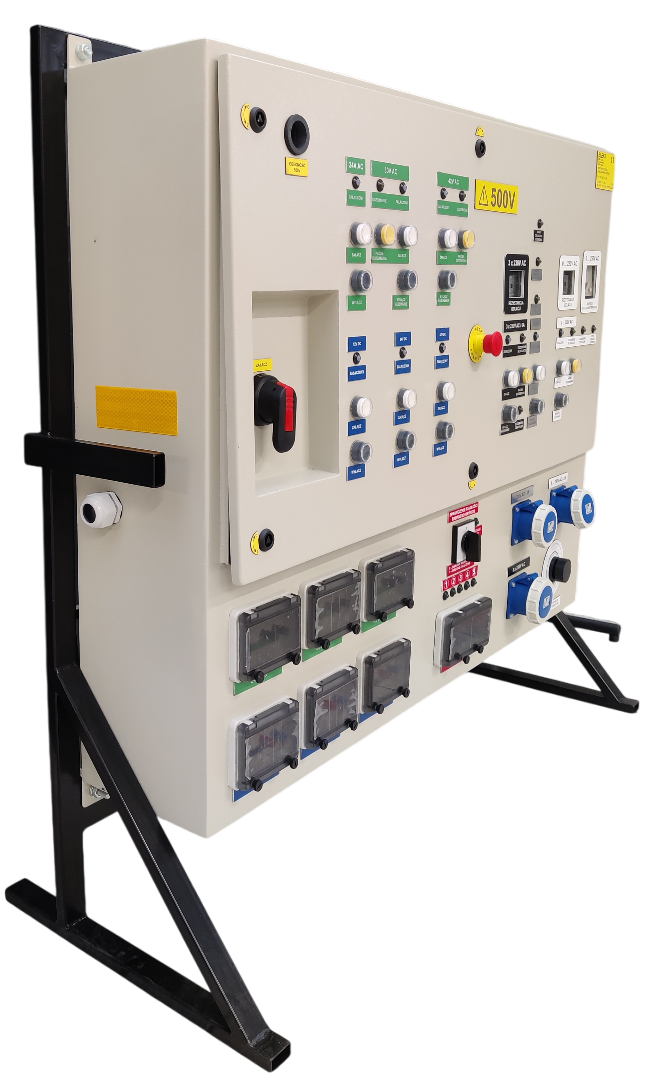

Niskonapięciowa rozdzielnica warsztatowa typu TW-05/10/KB jest przystosowana do zasilania odbiorników elektrycznych napięciem: 3×230 VAC, 230 VAC, 42VAC, 30 VAC, 24 VAC, 42 VDC, 24 VDC, 12 VDC w wyrobiskach podziemnych zakładów górniczych.
Ponadto rozdzielnica wyposażona jest w odpływ gniazdowy z napięciem regulowanym w zakresie 0…250 VAC, które może posłużyć do sprawdzania urządzeń elektrycznych oraz blok kontroli ciągłości obwodów (przedzwonki) umożliwiający dokonanie sprawdzenia ciągłości badanych obwodów elektrycznych.
Zestaw przystosowany jest do pracy w kopalnianej sieci trójfazowej 500 V z izolowanym neutralnym punktem transformatora (sieć typu IT).
Obudowa skrzynkowa dwukomorowa o stopniu ochrony IP54 wykonana jest z blachy stalowej.
Przeznaczenie odpływów
Odpływ nr 1 – zasilanie jednofazowych, pomocniczych odbiorników elektrycznych o prądzie znamionowym do 2 A i napięciu znamionowym 24 VAC.
Odpływ nr 2 – zasilanie jednofazowych, pomocniczych odbiorników elektrycznych o prądzie znamionowym do 2 A i napięciu znamionowym 30 VAC. Odpływ wyposażony w centralne zabezpieczenie upływowe.
Odpływ nr 3 – zasilanie jednofazowych, pomocniczych odbiorników elektrycznych o prądzie znamionowym do 2 A i napięciu znamionowym 42 VAC. Odpływ wyposażony w centralne zabezpieczenie upływowe.
Odpływ nr 4 – zasilanie pomocniczych odbiorników elektrycznych prądu stałego o napięciu znamionowym 12 VDC i prądzie znamionowym do 2 A.
Odpływ nr 5 – zasilanie pomocniczych odbiorników elektrycznych prądu stałego o napięciu znamionowym 24 VDC i prądzie znamionowym do 2 A.
Odpływ nr 6 – zasilanie pomocniczych odbiorników elektrycznych prądu stałego o napięciu znamionowym 42 VDC i prądzie znamionowym do 2 A.
Odpływ nr 7 – zasilanie bloku kontroli ciągłości obwodów (przedzwonki) napięciem stałym 24 V DC i prądzie znamionowym do 2 A.
Odpływ nr 8 – zasilanie trójfazowych odbiorników elektrycznych o prądzie znamionowym do 6 A i napięciu znamionowym 3×230 VAC. Odpływ wyposażony w centralno-blokujące zabezpieczenie upływowe.
Odpływ nr 9 – zasilanie jednofazowych odbiorników elektrycznych o prądzie znamionowym do 2 A i napięciu znamionowym 230 VAC.
Odpływ nr 10 – zasilanie jednofazowych odbiorników elektrycznych o prądzie znamionowym do 6 A i napięciu znamionowym regulowanym w zakresie 0-250 VAC. Odpływ wyposażony w centralno-blokujące zabezpieczenie upływowe.
Dane znamionowe
| Napięcie zasilające | 500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów pomocniczych (sterowniczych i sygnalizacyjnych) | 24 V AC |
| Prąd pobierany z sieci 500 V | 16 A |
| Znamionowy prąd odpływów | 2-6 A |
| Ilość odpływów gniazdowych | 10 |
| Stopień ochrony | IP54 |
| Masa zestawu | 100 kg |
