Opis
Przeznaczenie i zastosowanie

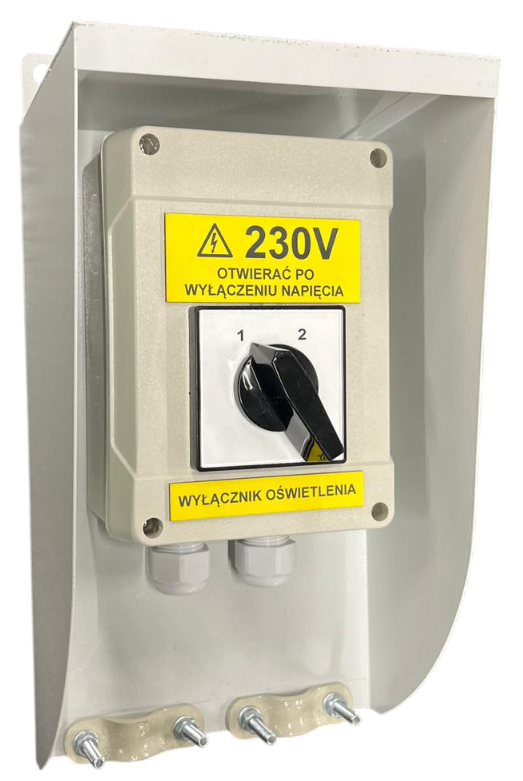

Wyłącznik schodowy oświetlenia typu WSO-02 przeznaczony jest do załączania obwodów oświetleniowych zasilanych napięciem 230 V w podziemnych wyrobiskach zakładów górniczych w pomieszczeniach niezagrożonych wybuchem metanu i zaliczonych do klasy „A” zagrożenia wybuchem pyłu węglowego.
Wyłącznik służy do pracy w kopalnianych sieciach rozdzielczych napięcia 230 V z izolowanym punktem neutralnym transformatora (sieć IT) po stronie niskiego napięcia, z systemem uziemiających przewodów ochronnych „SUPO”.
Wyłącznik schodowy oświetlenia WSO-02 składa się w dwóch części:
- Część zasilająca – WSO-02/Z.
- Część odpływowa – WSO-02/O.
Dane znamionowe
| Znamionowe napięcie zasilające | 230 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Prąd znamionowy wyłącznika | 16 A |
| Ilość odpływów | 1 |
| Stopień ochrony obudowy | IP54 |
| Waga wyłącznika (część zasilająca) | 2 kg |
| Waga wyłącznika (część odpływowa) | 2 kg |
| Waga wyłącznika (kompletu) | 4 kg |
