Opis
Przeznaczenie i zastosowanie

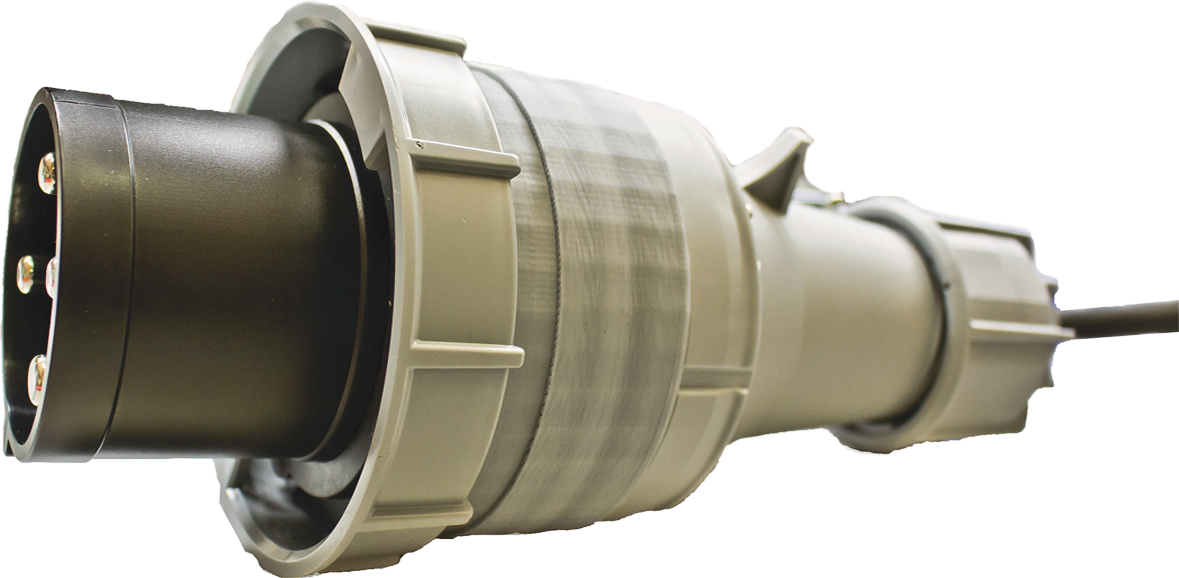

Wtyka WZP-05/…./30A jest wyposażona w zabezpieczenie elektroniczne, które chroni podłączane urządzenie przed skutkami przeciążeń. Zabezpieczenie wtyki jest zasilane z kontrolowanej sieci i nie wymaga osobnych przewodów zasilających. Zabezpieczenie posiada funkcję TEST umożliwiającą sprawdzenie poprawności zadziałania. Wtyka współpracuje z urządzeniami wyposażonymi w układ kontroli ciągłości obwodu uziemiającego wszystkich producentów na rynku. Sygnalizacja zadziałania zabezpieczenia odbywa się w rozdzielnicy do, której podłączona jest wtyka. Elementem wykonawczym jest przekaźnik kontroli ciągłości uziemienia zabudowany na odpływie gniazdowym do którego jest zasprzęglona. Wtyka jest dedykowana do stosowania w podziemnych wyrobiskach zakładów górniczych niezagrożonych wybuchem albo niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego. Wtyka jest wykonana z termoplastycznego tworzywa sztucznego o dużej wytrzymałości mechanicznej i odporności chemicznej.
Wtyka występuje w dwóch wersjach:
- WZP-05/63/30A (wtyka kompatybilna z gniazdem 3P+PE+PILOT; 500V; 63A)
- WZP-05/125/30A (wtyka kompatybilna z gniazdem 3P+PE+PILOT; 500V; 125A)
Instalacja i obsługa
Przewody należy podłączyć do zacisków gwintowych wewnątrz wtyki zgodnie z ich opisem (L1, L2, L3, PE oraz PILOT). Do nastawnia progu zadziałania zabezpieczenia służą przełączniki DIP SWITCH zamontowane wewnątrz gniazda.
Dane znamionowe
| Znamionowe napięcie badanej sieci trójfazowej | 3x500 V |
| Wielkość wtyki | 63 A lub 125 A |
| Częstotliwość znamionowa | 50 Hz |
| Układ sieci | IT |
| Zakres nastawy zabezpieczenia | 1-30 A |
| Rodzaj pracy | ciągła |
| Stopień ochrony | IP54 |
| Waga | 0,5 kg |
