Opis
Przeznaczenie i zastosowanie

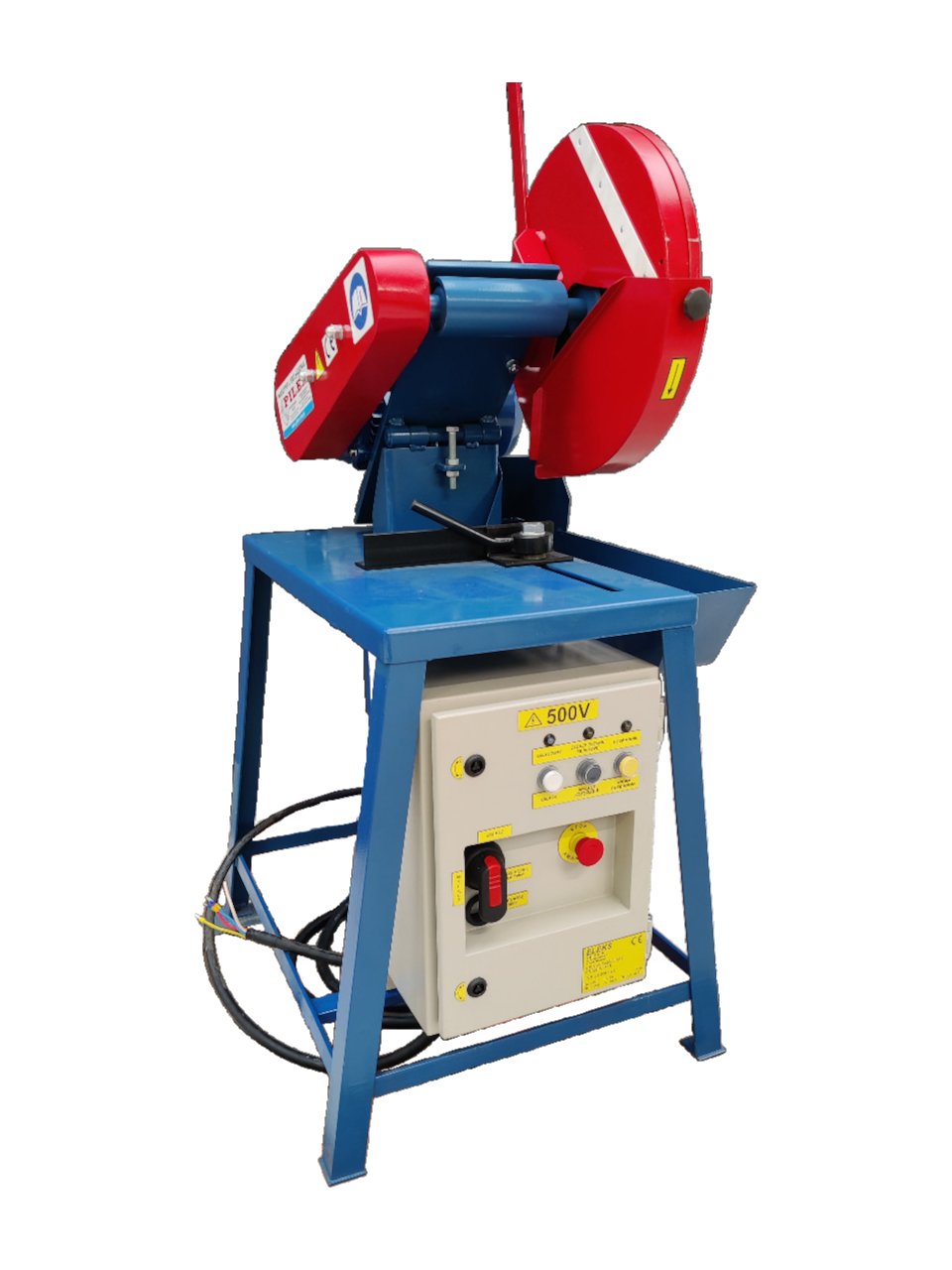

Zestaw zasilający typu ZZ-05/PILEX przeznaczony jest do zasilania i sterowania pracą Przecinarki Ściernej Pilex typu PSA-400.
Zestaw zasilający typu ZZ-05/PILEX przeznaczony jest do pracy w sieci o napięciu znamionowym 500 V i uładzie IT (z uziemionym punktem neutralnym) w podziemnych wyrobiskach zakładów górniczych, w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego.
W zestawie zastosowano zabezpieczenia chroniące układ napędowy przed skutkami:
- zwarć,
- przeciążeń,
- przeciążeń i asymetrii prądów fazowych,
- pracy przy obniżonym napięciu zasilającym,
- pracy przy obniżonej doziemnej rezystancji izolacji odpływów.
Dane znamionowe
| Znamionowe napięcie zasilające | 3x500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów sterowniczych | 24 V AC |
| Znamionowy prąd odpływu | 8 A |
| Ilość odpływów | 1 |
| Stopień ochrony obudowy | IP54 |
| Waga | 16 kg |
