Opis
Przeznaczenie i zastosowanie

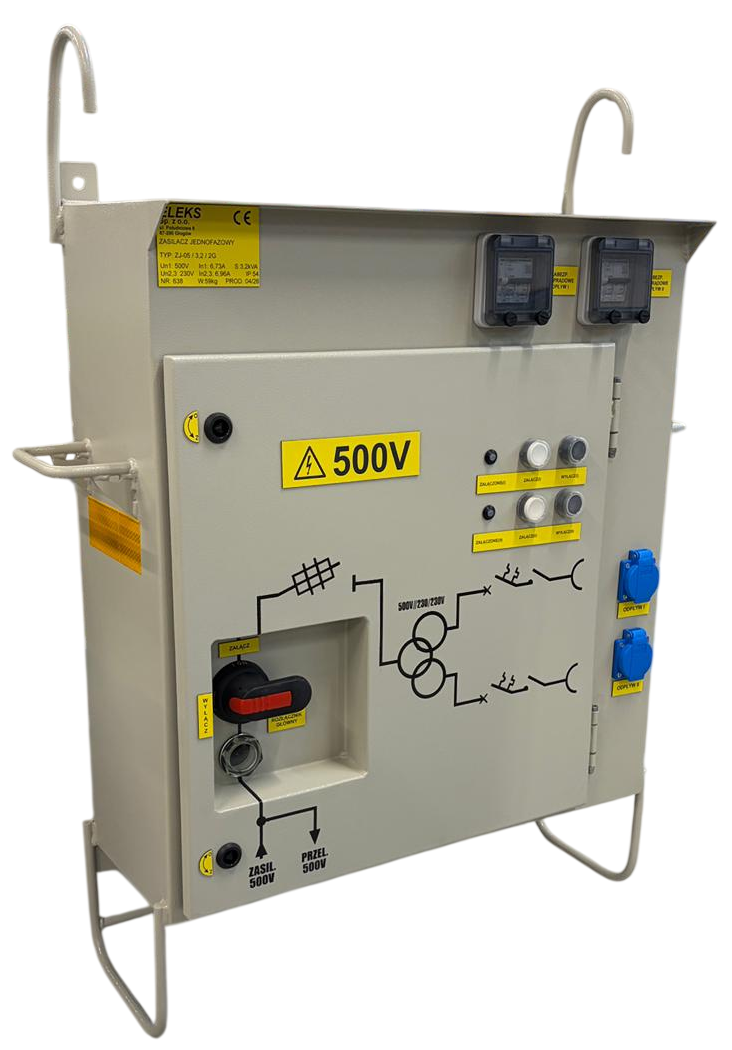

Zasilacz jednofazowy typu ZJ-05/3,2/2G zasilany z dołowej sieci IT 500 V z izolowanym neutralnym punktem transformatora jest przeznaczony do zasilania dwóch pojedynczych odbiorników jednofazowych II klasy ochronności na napięcie 230 V w wyrobiskach podziemnych zakładów górniczych w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego.
Zasilacz jest wyposażony w trójfazowy transformator separacyjny o mocy 3,25 kVA posiadający galwanicznie odseparowane trzy uzwojenia wtórne.
Odbiorniki podłączone są do zasilacza poprzez dwa gniazda 230 V zabudowane na obudowie obok drzwi z prawej strony. Zasilacz zapewnia ochronę przed skutkami zwarć i przeciążeń.
Dane znamionowe
| Znamionowe napięcie zasilające | 500 V |
| Znamionowe napięcie odpływu 1 | 230 V |
| Znamionowe napięcie odpływu 2 | 230 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Moc znamionowa transformatora | 3,25 kVA |
| Napięcie obwodów sterowniczych | 24 VAC |
| Prąd znamionowy zasilacza | 6,73 A |
| Prąd znamionowy odpływu 1 | 6,96 A |
| Prąd znamionowy odpływu 2 | 6,96 A |
| Prąd toru przelotowego | 20 A |
| Stopień ochrony obudowy | IP54 |
| Waga | 59 kg |
