Opis
Przeznaczenie i zastosowanie

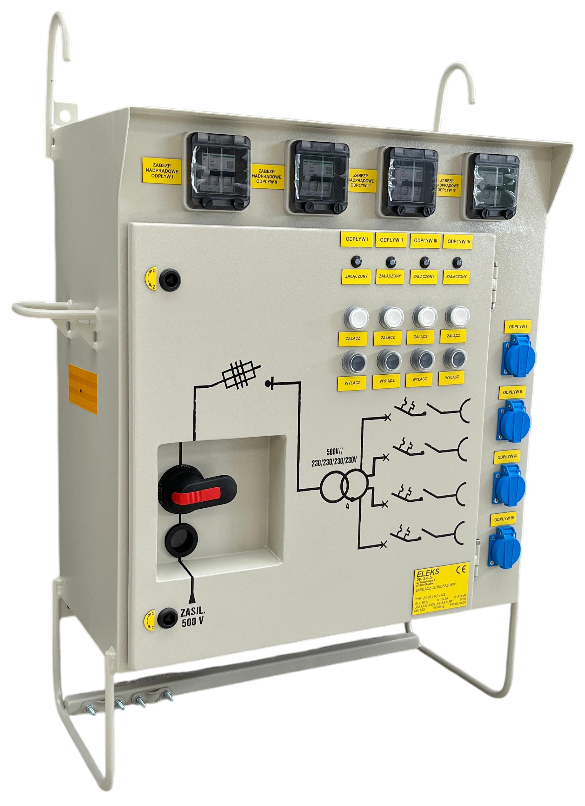

Zasilacz jednofazowy typu ZJ-05/8,0/4G zasilany z dołowej sieci IT 500 V z izolowanym neutralnym punktem transformatora jest przeznaczony do zasilania czterech pojedynczych odbiorników jednofazowych II klasy ochronności o napięciu zasilania 230 V w wyrobiskach podziemnych zakładów górniczych w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego.
Zasilacz jest wyposażony w trójfazowy transformator separacyjny o mocy 8,05 kVA posiadający galwanicznie odseparowane trzy uzwojenia wtórne.
Odbiorniki podłączone są do zasilacza poprzez cztery gniazda 230 V zabudowane na bocznej przedniej ściance zasilacza. Zasilacz zapewnia ochronę przed skutkami zwarć i przeciążeń.
Dane znamionowe
| Znamionowe napięcie zasilające | Un1: 500 V |
| Znamionowe napięcie odpływu | Un2: 230 V |
| Znamionowe napięcie odpływu | Un3: 230 V |
| Znamionowe napięcie odpływu | Un4: 230 V |
| Znamionowe napięcie odpływu | Un5: 230 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Moc znamionowa transformatora | 8,05 kVA |
| Napięcie obwodów sterowniczych | 24 VAC |
| Prąd znamionowy zasilacza | In1: 9,34 A |
| Prąd znamionowy odpływu | In2: 9 A |
| Prąd znamionowy odpływu | In3: 9 A |
| Prąd znamionowy odpływu | In4: 9 A |
| Prąd znamionowy odpływu | In5: 9 A |
| Prąd toru przelotowego | 20 A |
| Stopień ochrony obudowy | IP54 |
| Waga | 104 kg |
