Opis
Przeznaczenie i zastosowanie

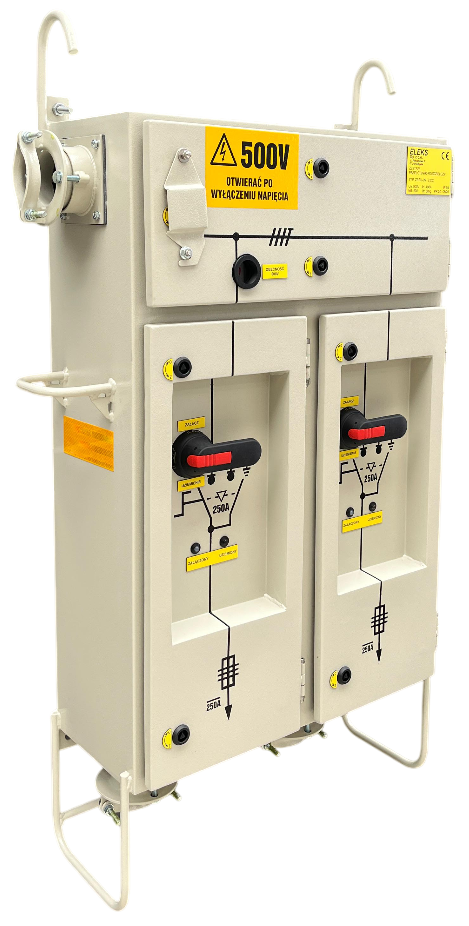

Zestaw przelotowo-rozdzielczy typu ZPRU-05/2 przeznaczony jest do przejęcia i rozdziału energii elektrycznej w sieci dołowej 500 V z izolowanym punktem neutralnym transformatora (sieć IT) w podziemnych wyrobiskach zakładów górniczych w pomieszczeniach niezagrożonych wybuchem albo nie zagrożonych wybuchem metanu i zaliczonych do klasy „A” zagrożenia wybuchem pyłu węglowego. Zestaw posiada dwie komory bloków odbiorczych wyposażonych w rozłączniki z pozycją uziemienia odpływów i podstawy bezpiecznikowe oraz jeden odpływ przelotowy wpinany bezpośrednio do zacisków toru przelotowego.
Dane znamionowe
| Napięcie łączeniowe | 500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Prąd znamionowy zestawu | 400 A |
| Prąd ciągły odpływu A | 3x 32 A |
| Prąd ciągły odpływu B | 2x 63 A |
| Prąd ciągły odpływu C | 250 A |
| Prąd ciągły odpływu D | 2x 112 A |
| Prąd ciągły odpływu E | 315 A |
| Prąd ciągły odpływu F | 2x 32 A + 2x 112 A |
| Prąd ciągły toru przelotowego | 400 A |
| Przekrój szyn Cu w torze przelotowym | 180 mm² |
| Stopień ochrony obudowy | IP54 |
| Waga zestawu | 80 kg |
| Waga klatki ochronnej | 16 kg |
