Opis
Przeznaczenie i zastosowanie

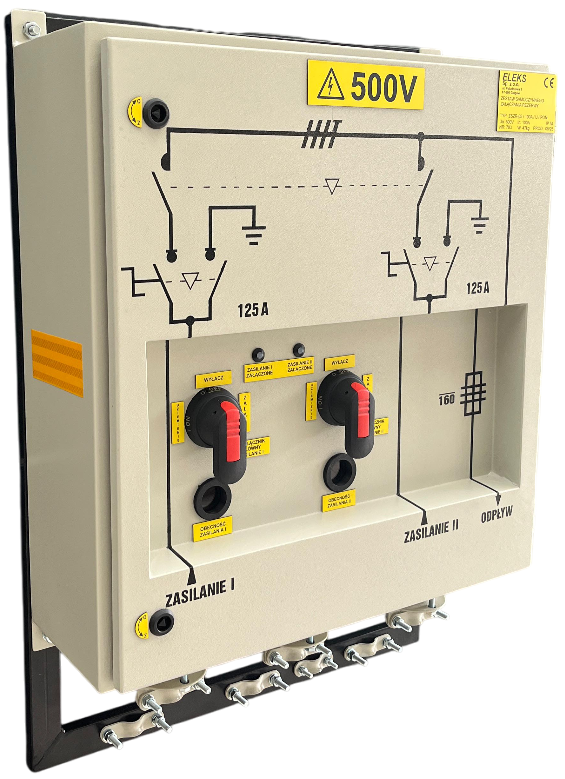

Zestaw samoczynnego załączania rezerwy typu ZSZR-05/100A/U/PON przeznaczony jest do automatycznego przełączenia dwóch linii zasilających. Zestaw przygotowany jest do podłączenia z zewnętrznym zestawem sterowniczym i wyprowadzoną sygnalizacją napięcia 24 V. Przystosowany jest do pracy w sieci IT o napięciu 500 V. Zestaw wyposażony jest w jeden odpływ główny oraz możliwość uziemienia obwodów zasilania celem uniknięcia napięcia zwrotnego do rozdzielni zasilającej. Zestaw przystosowany jest do zasilania odbiorników wyposażonych we własne zabezpieczenia w pozaprzodkowych wyrobiskach podziemnych zakładów górniczych niezagrożonych wybuchem. Zestaw przystosowany jest do pracy w kopalnianej sieci trójfazowej 500V z izolowanym neutralnym punktem transformatora (sieć typu IT).
Dane znamionowe
| Napięcie zasilające | 3x500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Prąd odpływu | 100 A |
| Napięcie sterownicze | 24 VAC |
| Stopień ochrony obudowy | IP54 |
| Waga zestawu | 47 kg |
