Opis
Przeznaczenie i zastosowanie

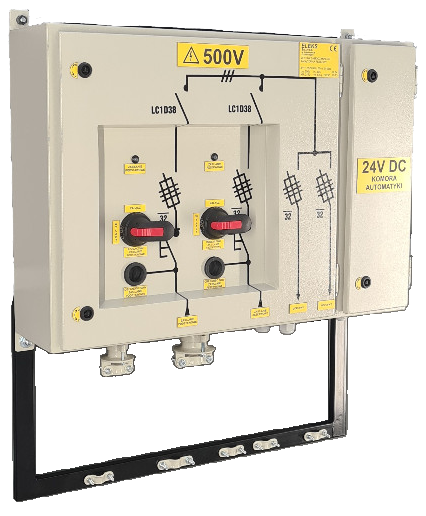

Zestaw samoczynnego załączenia rezerwy typu ZSZR-05/32A/2/Mbs przeznaczony jest do automatycznego przełączenia dwóch linii zasilających i wyposażony jest w dwa odpływy. Zestaw służy do zasilania odbiorników wyposażonych we własne zabezpieczenia w pozaprzodkowych wyrobiskach podziemnych zakładów górniczych niezagrożonych wybuchem. Zestaw przystosowany jest do pracy w kopalnianej sieci trójfazowej 500 V z izolowanym neutralnym punktem transformatora (sieć typu IT). Zestaw wyposażony jest w sterownik firmy WAGO, przeznaczony do sterowania zdalnego oraz komunikacji. Sterownik zabudowany w zestawie nie posiada predefiniowanego programu.
Dane znamionowe
| Napięcie zasilające | 3x500 V |
| Napięcie sterownicze | 24 V AC, 24 V DC |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Prąd ciągły | 32 A |
| Stopień ochrony obudowy | IP54 |
| Waga | 57 kg |
