Opis
Przeznaczenie i zastosowanie

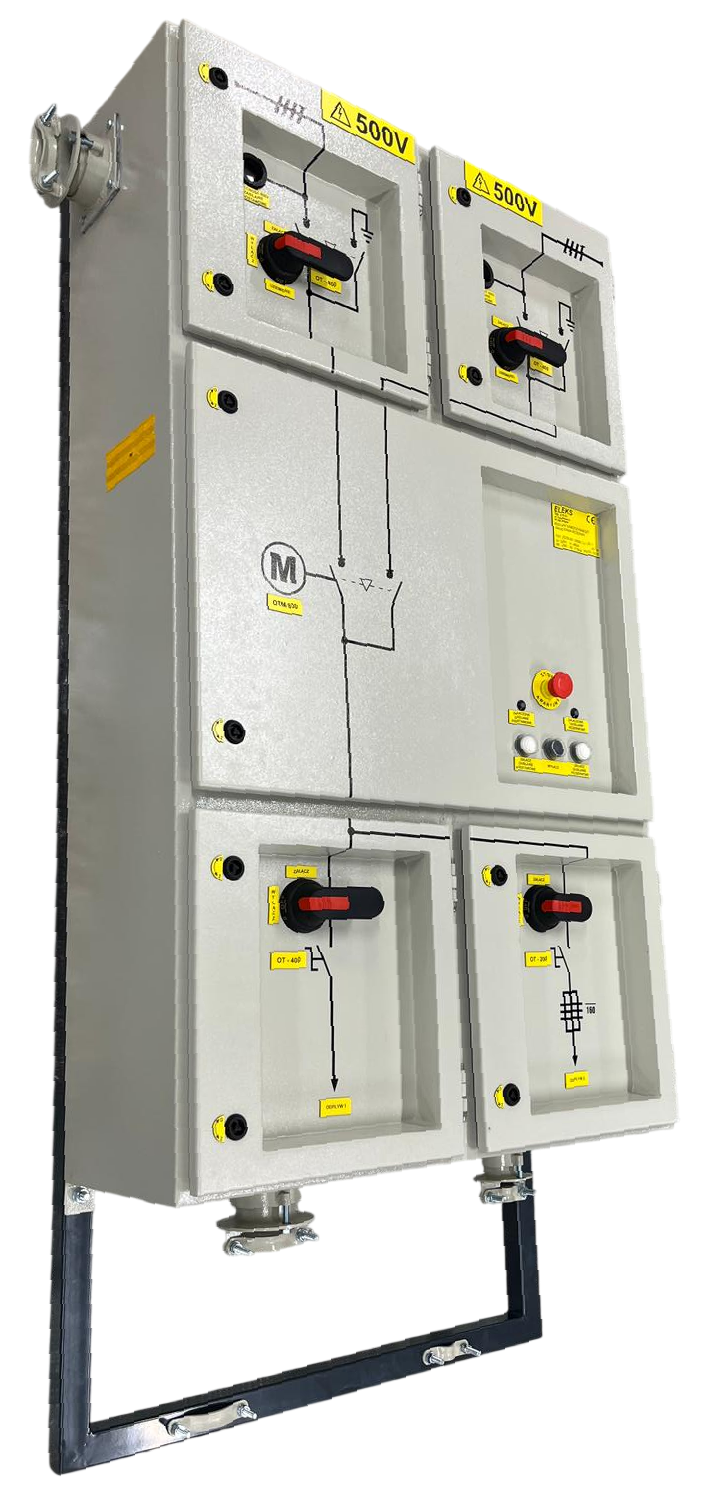

Zestaw samoczynnego załączania rezerwy typu ZSZR-05/630A/U/1B/1 przeznaczony jest do automatycznego przełączenia dwóch linii zasilających. Przystosowany jest do pracy w kopalnianej sieci IT (z izolowanym neutralnym punktem transformatora) o napięciu 500 V. Zestaw wyposażony jest w dwa odpływy oraz możliwość uziemienia obwodów zasilania celem uniknięcia napięcia zwrotnego do rozdzielni zasilającej. Zestaw przystosowany jest do zasilania odbiorników wyposażonych we własne zabezpieczenia w pozaprzodkowych wyrobiskach podziemnych zakładów górniczych niezagrożonych wybuchem.
Dane znamionowe
| Znamionowe napięcie zasilające | 3x500 V |
| Znamionowe napięcie odpływów | 3x500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Prąd znamionowy odpływu nr 1 | 400 A |
| Prąd znamionowy odpływu nr 2 | 160 A |
| Napięcia sterownicze | 24 VAC/DC |
| Stopień ochrony obudowy | IP54 |
| Waga | 173 kg |
