Opis
Przeznaczenie i zastosowanie

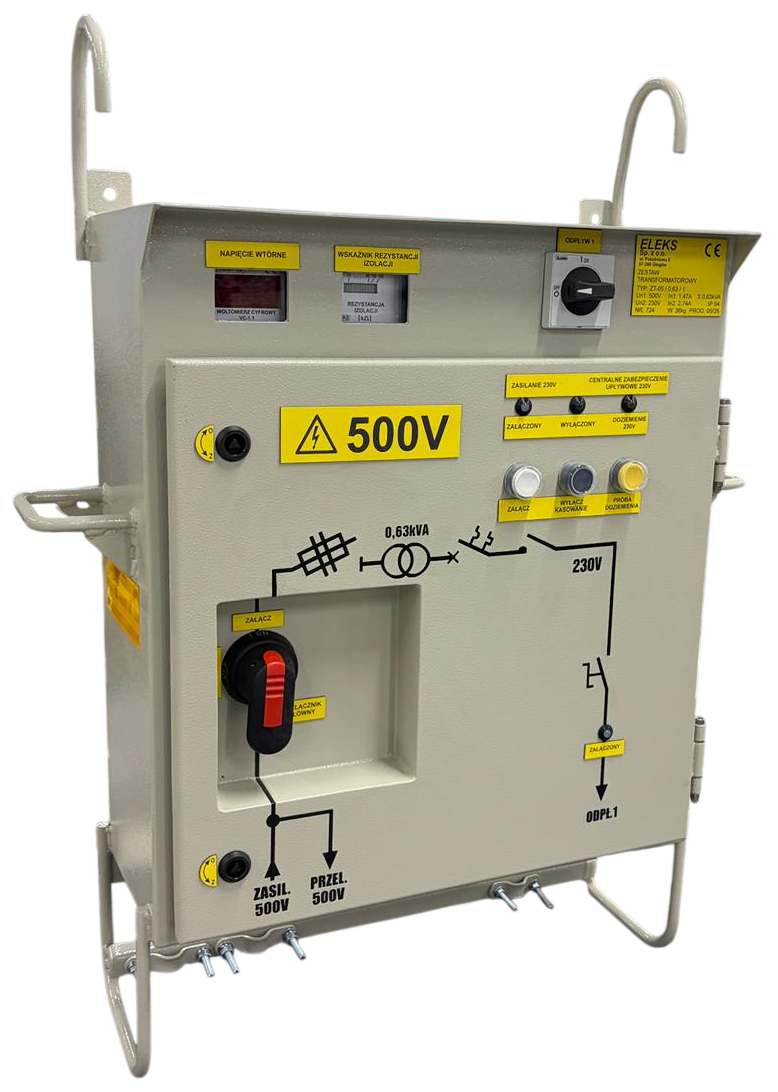

Zestaw transformatorowy typu ZT-05/0,63/1 jest przeznaczony do zasilania napięciem jednofazowym 230 V obwodów oświetleniowych i urządzeń pomocniczych wyposażonych
we własne zabezpieczenia w pozaprzodkowych wyrobiskach podziemnych zakładów górniczych niezagrożonych wybuchem.
Zestaw przeznaczony jest do zasilania odbiorników elektrycznych eksploatowanych w sieci dołowej 500 V z izolowanym punktem neutralnym transformatora
(sieć IT) w wyrobiskach podziemnych zakładów górniczych w pomieszczeniach niezagrożonych wybuchem metanu i zaliczonych do klasy „A” zagrożenia wybuchem pyłu węglowego.
W zestawie zastosowano zabezpieczenia, które chronią odbiorniki przed skutkami:
- zwarć,
- przeciążeń,
- pracy przy zbyt niskiej rezystancji doziemnej izolacji sieci 230 V.
Zestaw jest wyposażony w jednofazowy transformator separacyjny o mocy 0,63 kVA.
Dane znamionowe
| Znamionowe napięcie zasilające | 500 V |
| Znamionowe napięcie odpływów | 230 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów sterowniczych | 24 VAC |
| Prąd toru przelotowego | 20 A |
| Znamionowy prąd pierwotny zestawu | 1,47 A |
| Znamionowy prąd wtórny zestawu | 2,74 A |
| Ilość odpływów 230 V | 1 |
| Rezystancja zadziałania centralnego zabezpieczenia upływowego | 15 kΩ±20% |
| Czas zadziałania centralnego zabezpieczenia upływowego | max. 0,1 s |
| Stopień ochrony obudowy | IP54 |
| Waga | 36 kg |
