Opis
Przeznaczenie i zastosowanie

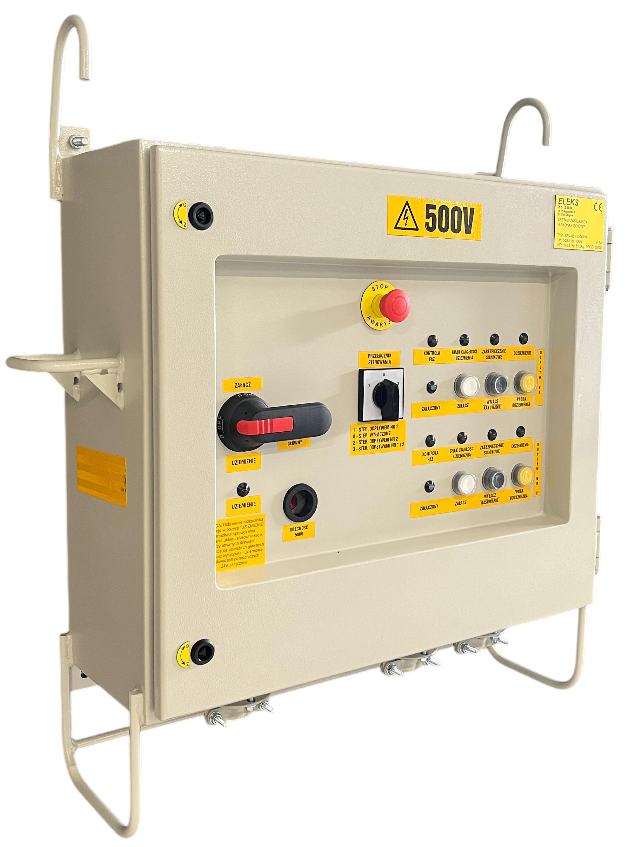

Zestaw zasilający niskonapięciowy typu ZZN-05/2x30kW przeznaczony jest do zasilania i sterowania dwóch napędów elektrycznych o mocy do 30 kW każdy. Zestaw jest przystosowany do pracy w kopalnianej sieci 500 V w sieciach prądu przemiennego, trójfazowego o częstotliwości 50 Hz w wyrobiskach podziemnych zakładów górniczych w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego. Zestaw przystosowany jest do pracy w kopalnianej sieci trójfazowej 500 V z izolowanym neutralnym punktem transformatora (układ sieć typu IT).
W zestawie zastosowano zabezpieczenia chroniące układ napędowy przed skutkami:
- zwarć,
- przeciążeń,
- asymetrią prądów fazowych,
- pracą przy obniżonym napięciu zasilającym,
- załączenia przy zbyt niskiej rezystancji doziemnej izolacji oraz braku ciągłości uziemienia odpływu.
Dane znamionowe
| Znamionowe napięcie zasilające | 3x500 V |
| Częstotliwość znamionowa | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów sterowniczych | 24 VAC |
| Znamionowy prąd odpływu | 50 A |
| Ilość odpływów | 2 |
| Rezystancja zadziałania upływowego zabezpieczenia blokującego | 25 kΩ ± 20% |
| Stopień ochrony | IP54 |
| Waga | 51,5 kg |
