Opis
Przeznaczenie i zastosowanie

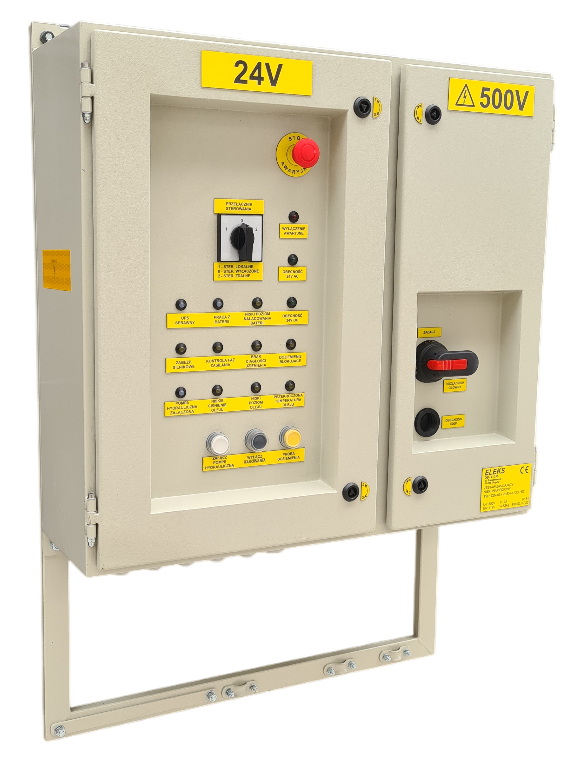

Zestaw zasilający niskonapięciowy typu ZZN-05/PRSH-3/2U/E2 przeznaczony jest do zasilania i sterowania silnikiem pompy hydraulicznej (hamulca) o mocy do 0,75 kW w podziemnych wyrobiskach zakładów górniczych w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego. Zestaw jest przystosowany do pracy w kopalnianej sieci 500 V z izolowanym punktem neutralnym transformatora (układ sieci IT).
W zestawie zastosowano zabezpieczenia chronią układ napędowy przed skutkami:
- zwarć i przeciążeń,
- asymetrii prądów fazowych,
- pracy przy obniżonym napięciu zasilającym,
- załączenia przy zbyt niskiej rezystancji doziemnej izolacji odpływu oraz braku
ciągłości uziemienia.
Dane znamionowe
| Znamionowe napięcie zasilające | 3x500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów sterowniczych | 230 VAC, 24 VAC, 24 VDC |
| Znamionowy prąd zestawu | 3 A |
| Ilość odpływów | 1 |
| Stopień ochrony obudowy | IP54 |
| Waga zestawu | 63 kg |
