Opis
Przeznaczenie i zastosowanie

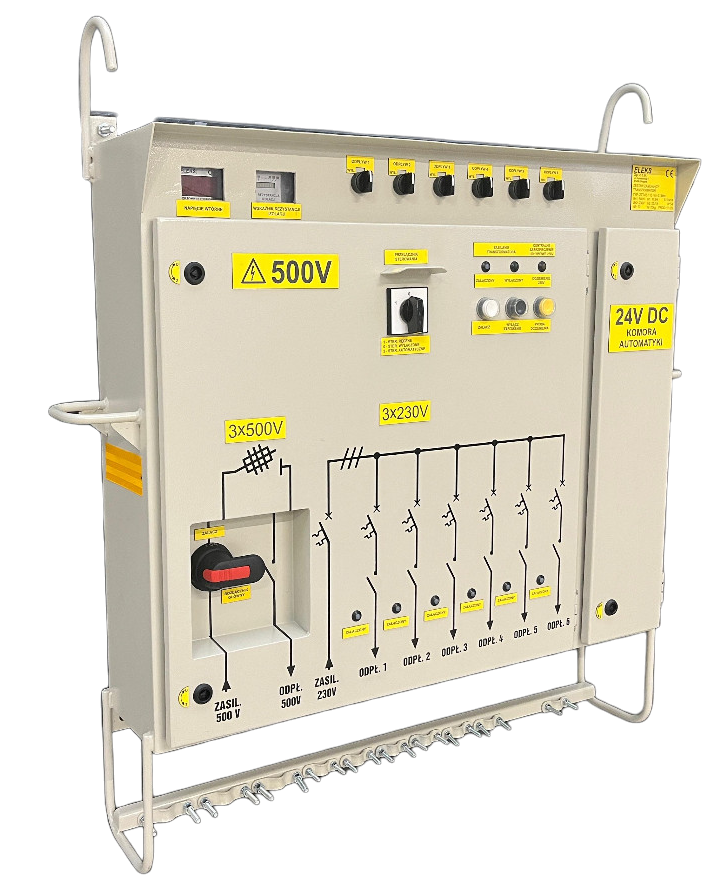

Zestaw zasilający transformator trójfazowy typu ZZT-05/10/6/0/Mbs jest przeznaczony do zasilania zewnętrznego trójfazowego transformatora 500 V / 230 V o mocy 10 kVA, którego napięcie wtórne wprowadzone do zestawu odprowadzone jest na odpływy listwowe dla odbiorników elektrycznych eksploatowanych w podziemnych wyrobiskach zakładów górniczych, w pomieszczeniach niezagrożonych wybuchem albo niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego.
Zestaw przystosowany jest do pracy w kopalnianej sieci trójfazowej 500 V z izolowanym neutralnym punktem transformatora (sieć typu IT).
Zestaw umożliwia przeprowadzenie zdalnej próby doziemienia.
Zestaw posiada obwody potwierdzenia obecności napięcia na odpływach.
W zestawie zastosowano zabezpieczenia, które chronią odbiorniki przed skutkami:
- zwarć,
- przeciążeń,
- pracy przy zbyt niskiej rezystancji doziemnej izolacji.
Dane znamionowe
| Napięcie zasilające | 3x500 V |
| Napięcie odpływów | 3x230 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Prąd zasilający zestaw | 11,9 A |
| Sumaryczny prąd odpływów 230 V | 25,1 A |
| Prąd odpływów sterowniczych | 2 A |
| Ilość odpływów 500 V | 1 |
| Ilość odpływów 230 V | 6 |
| Rezystancja zadziałania centralnego zabezpieczenia upływowego | 15 kΩ + 20% |
| Czas zadziałania centralnego zabezpieczenia upływowego | max 0,1 s |
| Stopień ochrony | IP54 |
| Waga zestawu | 72 kg |
