Opis
Przeznaczenie i zastosowanie

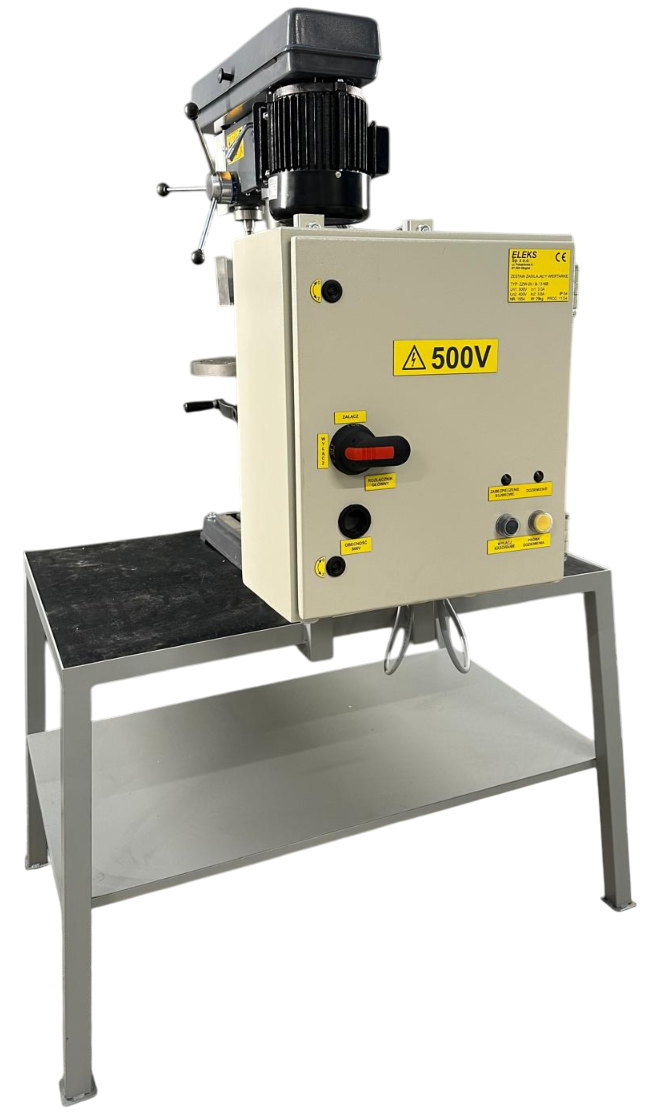

Zestaw Zasilający Wiertarkę, typ ZZW-05/B/1316B, przeznaczony jest do zasilania i sterowania pracą wiertarki stołowej typu B-1316B produkcji PROMA. Przystosowany jest do pracy w dołowej sieci 500 V typu IT (z izolowanym punktem neutralnym transformatora) w wyrobiskach podziemnych zakładów górniczych w pomieszczeniach niezagrożonych wybuchem lub niezagrożonych wybuchem metanu i zaliczonych do klasy A zagrożenia wybuchem pyłu węglowego. Zestaw jest przystosowany do pracy z systemem uziemiających przewodów ochronnych „SUPO” oraz ciągłą kontrolą rezystancji izolacji.
Zastosowane w zestawie zabezpieczenia chronią zasilany układ napędowy przed skutkami:
- zwarć,
- przeciążeń i asymetrii prądów fazowych,
- pracy przy obniżonym napięciu zasilającym,
- pracy przy obniżonej doziemnej rezystancji izolacji odpływu.
Dane znamionowe
| Znamionowe napięcie zasilające | 500 V |
| Znamionowe napięcie odpływu | 400 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów sterowniczych | 24 VAC |
| Znamionowy prąd zasilania | 3 A |
| Znamionowy prąd odpłwu | 3,6 A |
| Ilość odpływów 500 V | 1 |
| Stopień ochrony obudowy | IP54 |
| Waga | 29 kg |
