Diodowy wskaźnik rezystancji izolacji typu DWR-1

Przeznaczenie i zastosowanie

Diodowy Wskaźnik Rezystancji typu DWR-1 jest przeznaczony do wyświetlania rezystancji izolacji sieci pod napięciem i jest przystosowany do współpracy z centralnym zabezpieczeniem upływowym typu UCB lub UCB-1kV (prod. ELEKS). Wskazuje wartość doziemnej rezystancji izolacji na podstawie sygnału sterującego z zabezpieczenia typu UCB lub UCB-1kV.

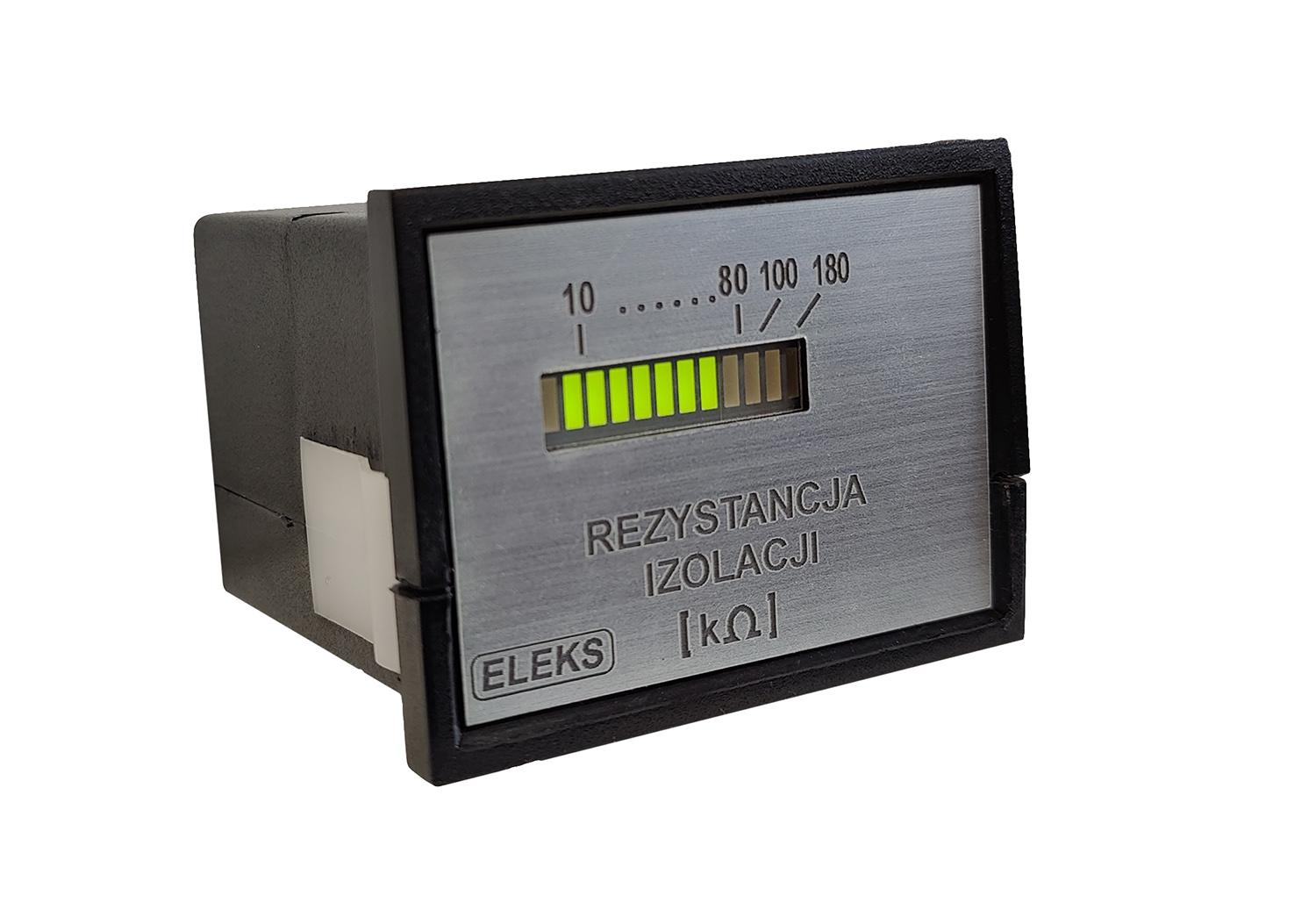

DWR-1

Instalacja i obsługa

Przewody należy podłączyć do listwy zaciskowej zabudowanej na tylnej ściance wskaźnika zgodnie z ich opisem (1, 2, 4, 5)

Legenda:

  • Zacisk 1 – zasilanie 24V AC(~) / DC(+),
  • Zacisk 2 – zasilanie 24V AC(~) / DC(-),
  • Zacisk 4 – obwód pomiarowy (zacisk 7 w UCB/UCB-1kV),
  • Zacisk 5 – obwód pomiarowy (zacisk 8 w UCB/UCB-1kV).

Dane znamionowe

Napięcie zasilania24 V AC/DC
Częstotliwość pracy50 Hz  / 60 Hz
Ilość diod LED wskaźnika11 szt
Rodzaj pracyciągła
Stopień ochronyIP20
Masa zestawu150 g
