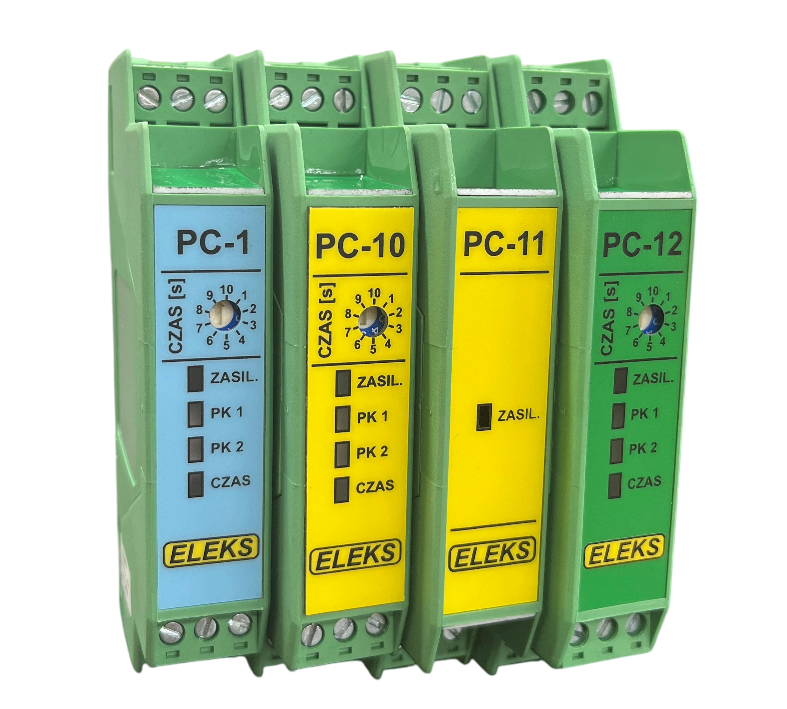

Przekaźnik czasowy typu PC-1, PC-10, PC-11, PC-12

Przeznaczenie i zastosowanie

Przekaźnik czasowy typu PC-1, PC-10, PC-11, PC-12 realizuje funkcje czasowe w układzie pracuje tylko w jednym trybie. Układ zaczyna pracę zaraz po podaniu napięcia zasilającego.

PC-1, PC-10, PC-11, PC-12

Funkcje pracy przekaźnika

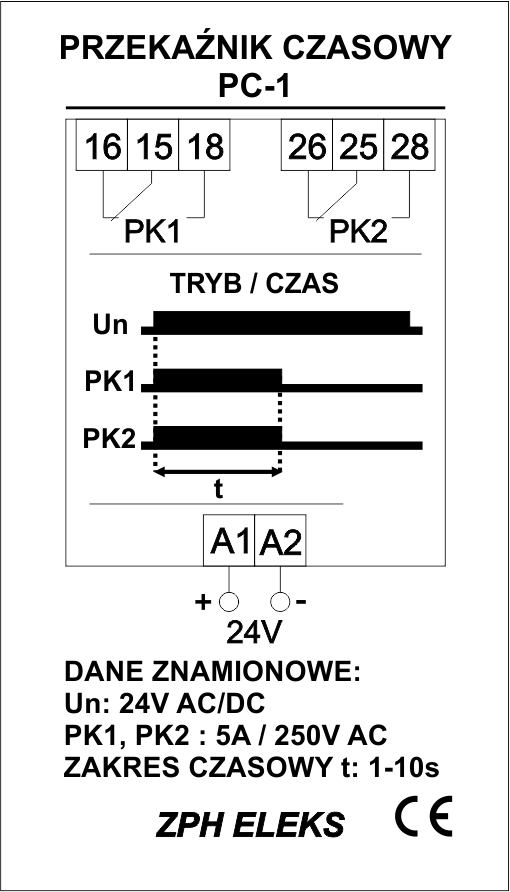

Przekaźnik czasowy typu PC-1:

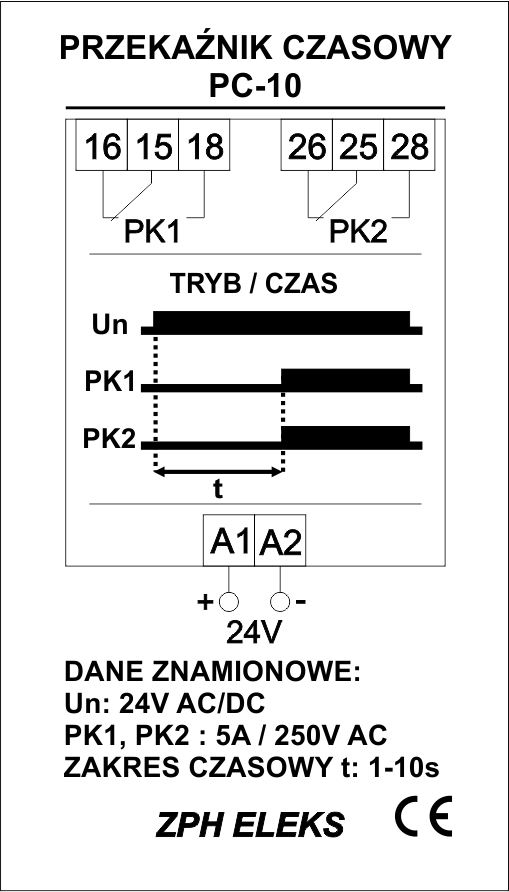

Przekaźnik czasowy typu PC-10:

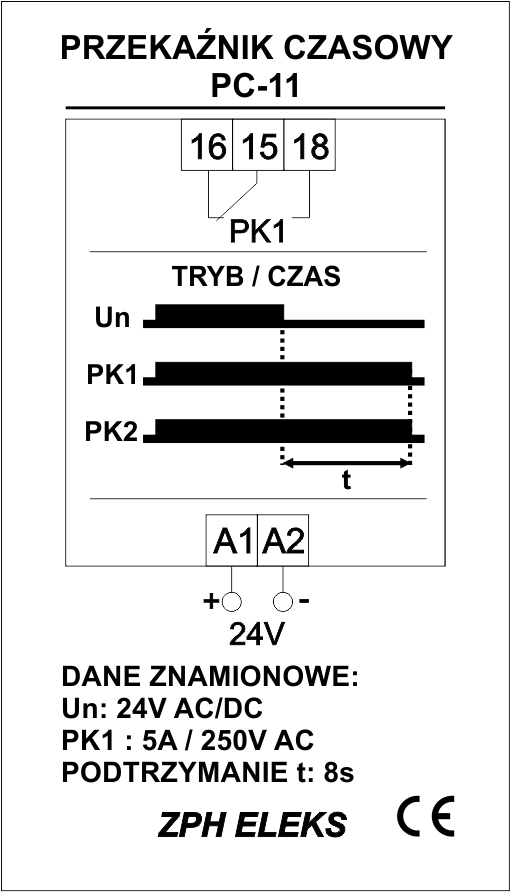

Przekaźnik czasowy typu PC-11:

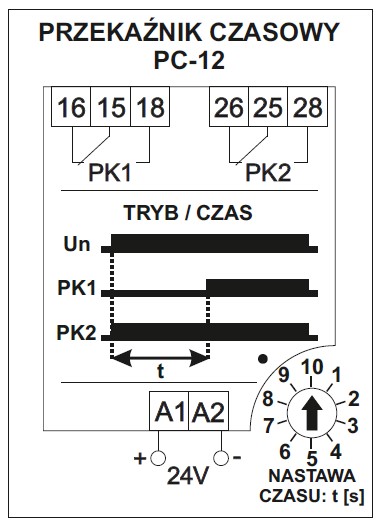

Przekaźnik czasowy typu PC-12:

Dane znamionowe:

Napięcie zasilania24 V AC/DC
Częstotliwość pracy50 Hz / 60 Hz
Pobór mocy1 W
Zdolność łączeniowa zestyku przekaźników wykonawczych

PK1

PK2		5 A / 250 V AC

5 A / 30 V DC
Trwałość łączeniowa10^5 cykli
Temperatura pracy0°C - 55°C
Stopień ochronyIP20
Waga urządzenia0,06 kg
