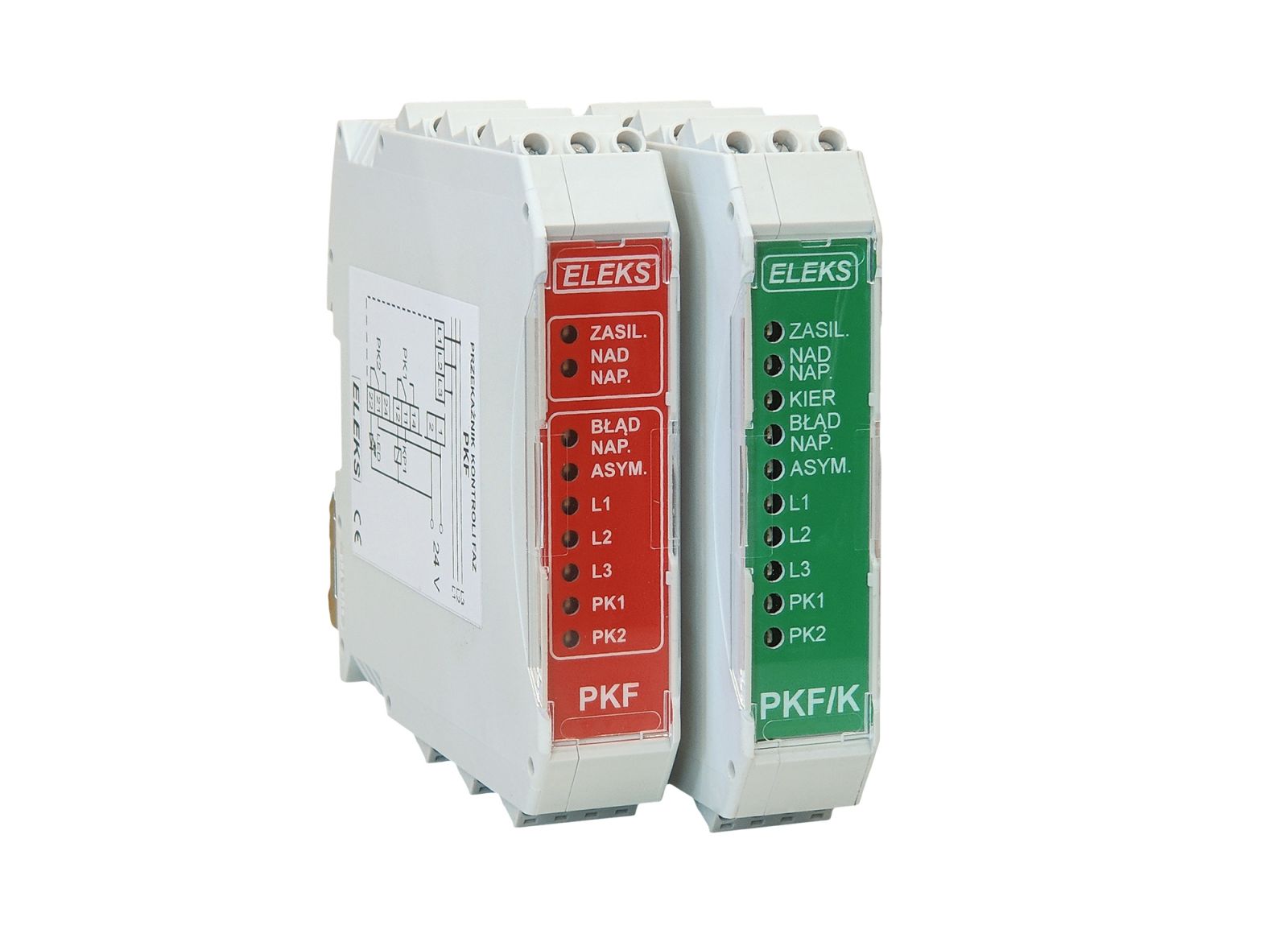

Przekaźnik kontroli faz typu PKF, PKF/K
Przeznaczenie i zastosowanie
Przekaźnik kontroli faz typu PKF posiada następujące możliwości:
- automatyczne wykrywanie wartości napięcia w badanej sieci,
- kontrola zaniku faz,
- kontrola podwyższenia napięcia znamionowego,
- kontrola symetrycznego obniżenia napięcia znamionowego,
- kontrola asymetrycznego obniżenia napięcia znamionowego,
- zadziałanie ze zwłoką czasową,
- sygnalizacja stanów diodami LED.
Przekaźnik kontroli faz typu PKF/K posiada dodatkowe możliwości:
- kontrola kierunku wirowania faz,
- sygnalizacja błędnego kierunku kolejności faz diodą LED.
Opis działania
Przekaźnik PKF jest przystosowany do bezobsługowej pracy, co oznacza że nie wymaga sterowania przyciskami zewnętrznymi. Praca przekaźnika polega na ciągłym pomiarze napięcia kontrolowanej sieci - w przypadku przekroczenia któregokolwiek z ustawionych zakresów kontroli następuje zadziałanie przekaźników wykonawczych.
W przypadku przekroczenia któregokolwiek z ustawionych zakresów kontroli któryś z bloków pomiarowych (kolejności faz, nadnapięciowy, zanik fazy, obniżenia symetrycznego, obniżenia asymetrycznego) przesyła sygnał do mikroprocesora, który wyłącza przekaźniki wykonawcze. Po powrocie właściwych wartości kontrolowanej sieci przekaźnik powraca do pracy automatycznie.
Kontrola kolejności faz działa bez opóźnienia czasowego i jest aktywna tylko podczas załączania napięcia kontrolowanej sieci zaś jej zadziałanie jest sygnalizowane zgaszeniem lampki sygnalizacyjnej z napisem KIER FAZ jak i wyłączeniem przekaźników PK1 i PK2 oraz zgaszeniem ich lampek sygnalizacyjnych.
Podczas podniesienia wartości napięcia kontrolowanej sieci ponad ustaloną wartość, kontrola zadziała bez opóźnienia a jej zadziałanie sygnalizowane jest zgaszeniem lampki z napisem NADNAP jak i wyłączeniem przekaźników PK1 i PK2 oraz zgaszeniem ich lampek sygnalizacyjnych.
Kontrola zaniku fazy, obniżenia symetrycznego lub asymetrycznego napięcia sieci kontrolowanej zadziała po przekroczeniu ustalonych wartości z opóźnieniem ok 3s
Powrót przekaźnika do stanu początkowego trwa około 2s od momentu zaniknięcia przyczyny zadziałania (zanik fazy, obniżenie napięcia).
Sygnalizacja LED
| Oznaczenie | Kolor diody | Sygnalizacja |
| ZASIL. | zielony | załączenie przekaźnika |
| NAD NAP. | żółty | wygaśnięcie diody sygnalizuje przekroczenie dopuszczalnego napięcia w sieci mierzonej |
| KIER. | żółty | wygaśnięcie diody sygnalizuje niewłaściwy kierunek wirowania faz (tylko dla wersji K) |
| BŁĄD NAP. | ||
| ASYM. | ||
| L1 | żółty | wygaśnięcie diody sygnalizuje zanik fazy, obniżenie symetryczne lub asymetryczne napięcia fazy L1 w sieci mierzonej, |
| L2 | żółty | wygaśnięcie diody sygnalizuje zanik fazy, obniżenie symetryczne lub asymetryczne napięcia fazy L2 w sieci mierzonej, |
| L3 | żółty | wygaśnięcie diody sygnalizuje zanik fazy, obniżenie symetryczne lub asymetryczne napięcia fazy L3 w sieci mierzonej, |
| PK1 | zielony | sygnalizuje zadziałanie przekaźnika wykonawczego PK1 |
| PK2 | zielony | sygnalizuje zadziałanie przekaźnika pomocniczego PK2 |
Dane znamionowe
| Napięcie badanej sieci trójfazowej (Un) | 400, 500 lub 1000 V AC |
| Napięcie zasilania | 24 V AC/DC |
| Częstotliwość pracy | 50 Hz / 60 Hz |
| Pobór mocy | ~5 W |
| Dopuszczalne wahania sieci badanej | 0,8 - 1,2 Un |
| Czas zwłoki zadziałania | 3s ± 100ms |
Znamionowy prąd zestyku przekaźnika wykonawczego PK1 PK2 |
15 A / 24 V AC 2 A / 24 V AC |
| Trwałość łączeniowa | 10^5 cykli |
| Temperatura pracy | O°C - 55°C |
| Stopień ochrony | IP20 |
| Masa zestawu | 300 g |
