Zabezpieczenie przeciążeniowe typu ZP100

Przeznaczenie i zastosowanie

Zabezpieczenie przeciążeniowe typu ZP100  posiada następujące możliwości:

  • rozłączenie obwodu siłowego na skutek długotrwałego przeciążenia lub asymetrii faz,
  • sprawdzenie charakterystyki zadziałania za pomocą specjalnego oprogramowania,
  • tryb testowania poprawności działania urządzenia.

Zabezpieczenie przeciążeniowe typu ZP100 kontroluje przepływ prądu w zakresie od 1 do 100A. Zakres pracy urządzenia ustawiany jest za pomocą dwóch zadajników kodu. Jeden o krotności x10 oraz drugi o krotności x1.Informacje o stanie pracy zabezpieczenia ZP100 wyświetlane są za pomocą czterech diod LED.

ZP100
ZP100 - front



Przykładowa aplikacja z wykorzystaniem ZP100

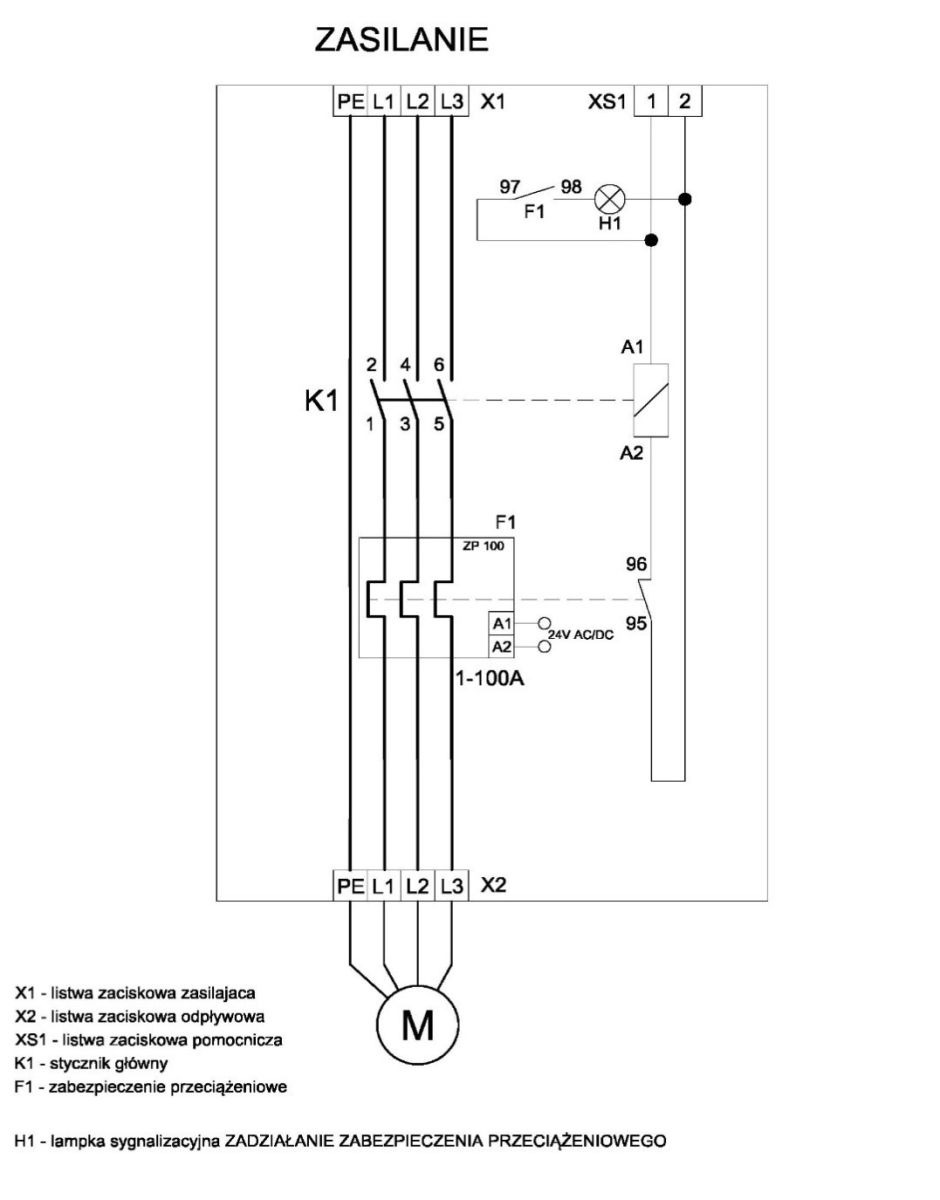

ZP100 - przykładowa aplikacja

Opis działania pracy zabezpieczenia

Zabezpieczenie przeciążeniowe typu ZP100 rozpoczyna prace po podaniu napięcia zasilania na zaciski A1 oraz A2. Urządzenie rozpoczyna porównywanie mierzonego prądu na podstawie wcześniej wybranego zakresu pomiarowego. Ważne aby zakres pomiarowy został wybrany jeszcze przed podaniem napięcia zasilania. Zmierzone wartości, przepływającego przez zabezpieczenie prądu, porównywane są z wartościami obliczonymi na podstawie zaprogramowanej w przekaźniku zabezpieczeniowym charakterystyki prądowo-czasowej. Przekaźnik kontroluje również asymetrie faz. Zabezpieczenie po zadziałaniu każdorazowo odlicza czas ok. trzech minut tzw. czas stygnięcia.

Wartość znamionowego prądu urządzenia, które chcemy zabezpieczyć, ustawiamy za pomocą dwóch zadajników kodu (trymerów). Górnym potencjometrem ustawiamy wartości dziesiętne natężenia prądu natomiast dolnym jednostkowe. Od ustawionej wartości będą obliczane czasy zadziałania przekaźnika na podstawie krotności prądu zmierzonego.

Sygnalizacja stanu pracy zabezpieczenia przeciążeniowego typu ZP100 oparta jest na czterech diodach LED widocznych na górnej elewacji. Dioda opisana jako ZASIL świeci się po podaniu napięcia zasilania na zaciski A1 oraz A2. Sygnalizacje opisane jako PRACA i TEST informują o trybie pracy przekaźnika. Lampka praca oznacza że urządzenie jest w trybie pomiaru płynącego przez nie prądu, jest gotowe zadziałać zgodnie z wybraną charakterystyką. Tryb TEST informuje o tym że do przekaźnika ZP100 podłączony jest dedykowany tester, zatem urządzenie jest w trybie sprawdzenia poprawności działania urządzenia zabezpieczającego. Dioda ZADZIAŁ. posiada dwie funkcje informacyjne:

  • pierwsza, kiedy mruga ze stała częstotliwością, oznacza to ze zmierzony prąd jest większy od ustawionego prądu zadziałania i następuje odmierzenie czasu do wyzwolenia przekaźnika wykonawczego.
  • druga, kiedy świeci się w sposób ciągły, taki sygnał informuje o zadziałaniu przekaźnika wykonawczego  i powinno nastąpić odłączenie odbioru od źródła zasilania.

Umieszczony na górnej elewacji przycisk RESET służy do skasowania (rozłączenia) przekaźnika wykonawczego, tym samym urządzenie powróci do stanu, w którym kontroluje wartość przepływającego przez nie prądu. Warunkiem skasowania trybu zadziałania przekaźnika zabezpieczeniowego jest obniżenie wartości prądu płynącego przez cewki urządzenia do poziomu nie przekraczającego ustawioną wartość znamionową.

Zabezpieczenie przeciążeniowe typu ZP100 posiada dodatkową opcje TEST. Polega ona na podłączeniu do przekaźnika zabezpieczeniowego dedykowanego testera typu T-100 (prod. ELEKS). Pozwala on na zbadanie poprawności działania przekaźnika wykonawczego oraz sprawdzenie charakterystyki wyłączania. Tester podłącza się poprzez złącze USB wyprowadzane na górnej elewacji urządzenia. Testowanie może odbywać się bez podanego napięcia zasalania na przekaźnik zabezpieczeniowy. Wówczas urządzenie zasilane będzie z testera.

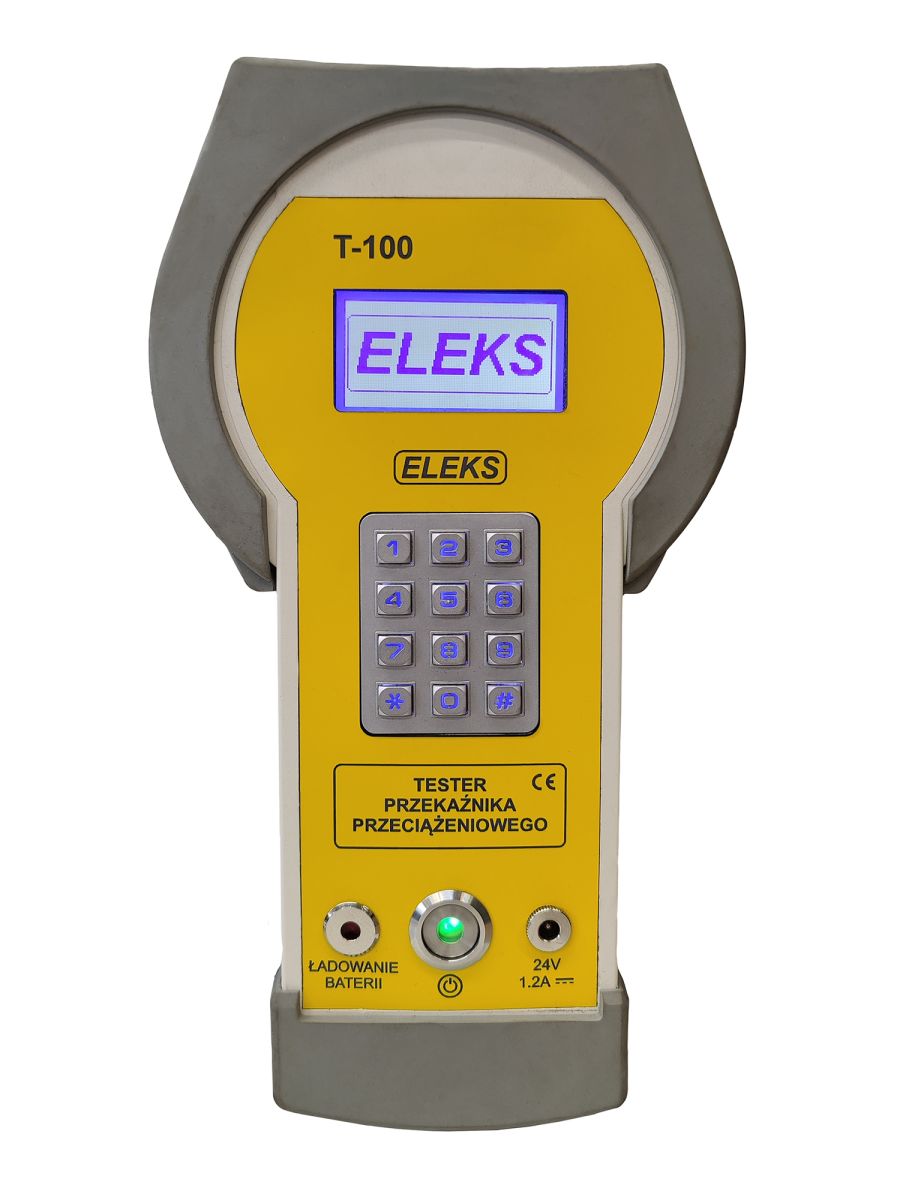

T-100 - tester przekaźnika przeciążeniowego

Dane znamionowe

Napięcie sieci badanej trójfazowej24-1000 V
Napięcie zasilania24 V AC/DC
Częstotliwość pracy50 Hz  / 60 Hz
Pobór mocy~1 W

Prąd zestyku przekaźników wykonawczych

PK1

PK2



5 A / 250 V AC

5A / 30V DC

Rodzaj pracyciągła
Temperatura pracyO°C - 55°C
Stopień ochronyIP20
Masa zestawu60 g
