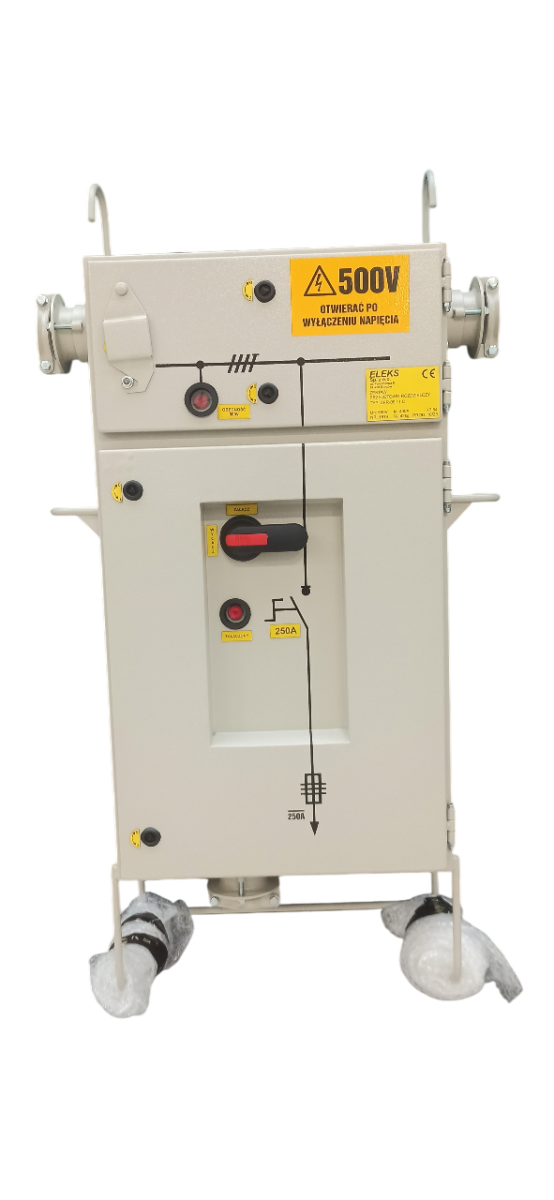

Zestaw przelotowo-rozdzielczy typu ZPR-05/1

Przeznaczenie i zastosowanie

Zestaw przelotowo-rozdzielczy typu ZPR-05/1 przeznaczony jest do przejęcia i rozdziału energii elektrycznej w sieci dołowej 500 V z izolowanym punktem neutralnym transformatora (sieć IT) w podziemnych wyrobiskach zakładów górniczych w pomieszczeniach niezagrożonych wybuchem albo nie zagrożonych wybuchem metanu i zaliczonych do klasy „A” zagrożenia wybuchem pyłu węglowego. Zestaw posiada jeden blok odbiorczy wyposażony w odłączniki i/lub podstawy bezpiecznikowe oraz jeden odpływ przelotowy wpinany bezpośrednio do zacisków toru przelotowego.

ZPR-05/1

Dane znamionowe

Napięcie łączeniowe500 V
Częstotliwość50 Hz
Rodzaj sieciIT
Prąd znamionowy zestawu400 A
Prąd ciągły odpływu A3x32 A
Prąd ciągły odpływu B2x63 A
Prąd ciągły odpływu C250 A
Prąd ciągły odpływu D2x112 A
Prąd ciągły odpływu E315 A
Prąd ciągły odpływu F2x32 A + 2x112 A
Prąd ciągły toru przelotowego400 A
Przekrój szyn Cu w torze przelotowym180 mm²
Stopień ochrony obudowyIP54
Waga zestawu42 kg
