Opis
Przeznaczenie i zastosowanie

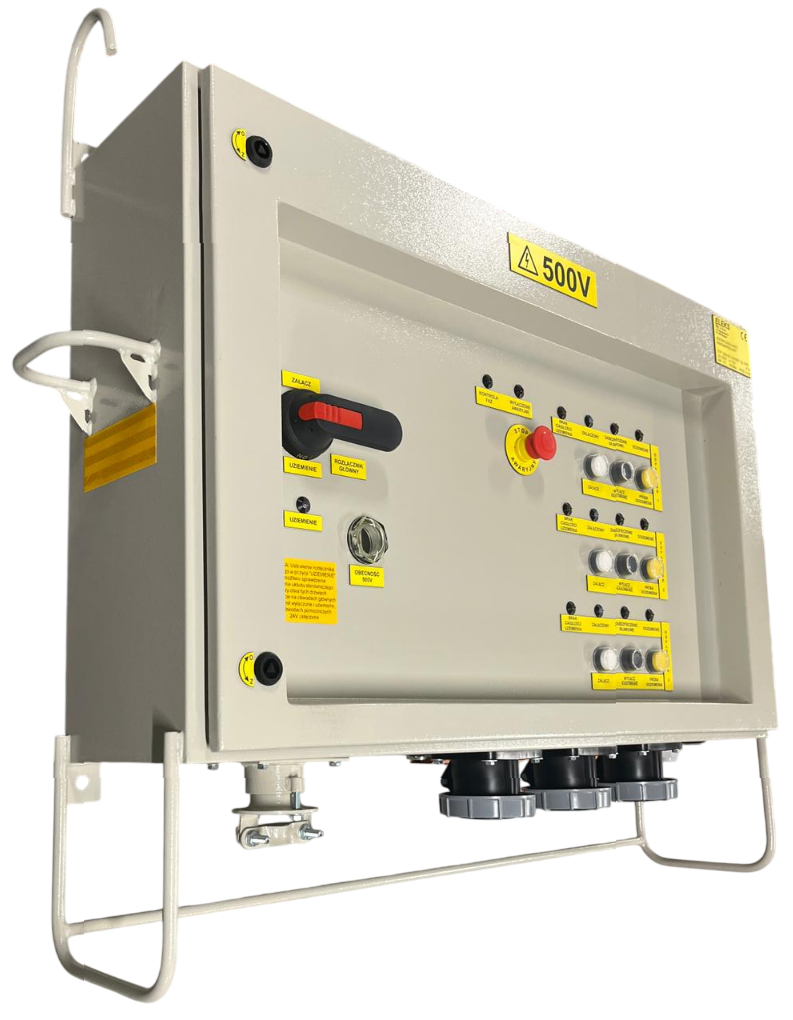

Zestaw zasilający niskonapięciowy typu ZZN-05/3x15kW/3g/SPR przeznaczony jest do zasilania trzech urządzeń elektrycznych 500 V (wentylatorów, pomp, itp.) o mocy do 15 kW.
Zestaw jest przeznaczony do pracy w sieciach prądu przemiennego w układzie IT, z izolowanym punktem neutralnym transformatora po stronie niskiego napięcia, z systemem uziemiających przewodów ochronnych oraz ciągłą kontrolą rezystancji izolacji.
Zestaw jest przeznaczony do stosowania w podziemnych wyrobiskach zakładów górniczych niezagrożonych wybuchem albo niezagrożonych wybuchem metanu i zaliczonych do klasy „A” zagrożenia wybuchem pyłu węglowego.
W zestawie zastosowano zabezpieczenia chroniące układ napędowy przed skutkami:
- zwarć,
- przeciążeń,
- asymetrią prądów fazowych,
- pracą przy obniżonym lub podwyższonym napięciu zasilającym oraz zanikiem fazy,
- załączenia przy zbyt niskiej rezystancji doziemnej izolacji oraz braku ciągłości uziemienia odpływu.
Dane znamionowe
| Znamionowe napięcie zasilające | 3x500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów sterowniczych | 24 VAC |
| Znamionowy prąd zestawu | 75 A |
| Ilość odpływów | 3 |
| Rezystancja zadziałania upływowego zabezpieczenia blokującego | 25 kΩ ± 20% |
| Stopień ochrony obudowy | IP54 |
| Waga zestawu | 59 kg |
