Opis
Przeznaczenie i zastosowanie

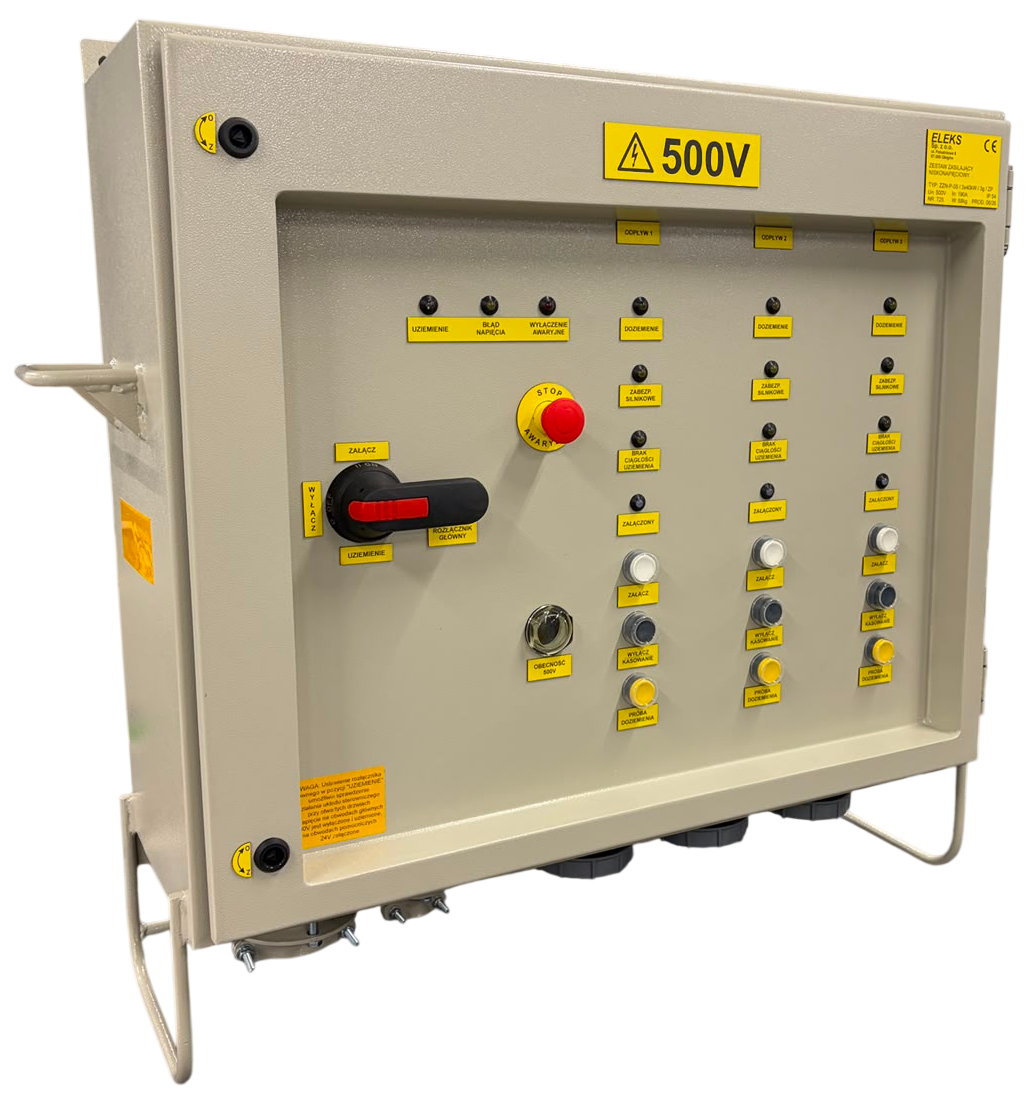

Zestaw zasilający typu ZZN-P-05/3x40kW/3g/ZP przeznaczony jest do zasilania trzech odbiorników elektrycznych 500 V o mocy do 40 kW. Dodatkowo zestaw umożliwia zasilanie (przelotowo) urządzenia do 32 A obciążenia. Zestaw jest przeznaczony do pracy w sieciach prądu przemiennego w układzie IT, z izolowanym punktem neutralnym transformatora po stronie niskiego napięcia z systemem uziemiających przewodów ochronnych oraz ciągłą kontrolą rezystancji izolacji. Zestaw jest przeznaczony do stosowania w podziemnych wyrobiskach zakładów górniczych niezagrożonych wybuchem albo niezagrożonych wybuchem metanu i zaliczonych do klasy „A” zagrożenia wybuchem pyłu węglowego.
W zestawie zastosowano zabezpieczenia chroniące układ napędowy przed skutkami:
- zwarć,
- przeciążeń,
- asymetrią prądów fazowych,
- pracą przy obniżonym lub podwyższonym napięciu zasilającym,
- załączenia przy zbyt niskiej rezystancji doziemnej izolacji oraz braku ciągłości uziemienia odpływu.
Dane znamionowe
| Znamionowe napięcie zasilające | 3x500 V |
| Częstotliwość | 50 Hz |
| Rodzaj sieci | IT |
| Napięcie obwodów sterowniczych | 24 VAC |
| Znamionowy prąd zestawu | 190 A |
| Znamionowy prąd toru przelotowego | 32 A |
| Znamionowy prąd odpływu | 63 A |
| Ilość odpływów | 3 |
| Rezystancja zadziałania upływowego zabezpieczenia blokującego | 25 kΩ ± 20% |
| Stopień ochrony obudowy | IP54 |
| Waga zestawu | 68 kg |
